Диагностика инжекторной системы: Глубокий анализ, методы выявления отклонений и физика процессов

Современная система управления двигателем (СУД) — это динамический механизм, который ежесекундно адаптируется к изменяющимся условиям: температуре воздуха, нагрузке, качеству топлива и даже стилю вождения. Инжекторная система впрыска пришла на смену карбюратору не только ради экологии, но и ради точности. Однако именно эта точность делает систему уязвимой к малейшим отклонениям. Диагностика инжектора сегодня — это не просто поиск «сломанной детали», а анализ логики работы программного обеспечения и физического состояния исполнительных механизмов.

Глава 1. Философия работы инжектора и «скрытые» неисправности

Чтобы эффективно диагностировать инжектор, нужно понимать принцип обратной связи. Основным индикатором для ЭБУ является датчик кислорода (лямбда-зонд). Он сообщает системе, сколько свободного кислорода осталось в выхлопе. Если форсунка забита и подает меньше топлива, кислорода остается много (бедная смесь). ЭБУ видит это и дает команду остальным форсункам открываться на более длительный срок.

В этом кроется главная ловушка: двигатель работает ровно, водитель не чувствует детонации, но система работает на пределе своих адаптационных возможностей. Изменения в работе начинаются именно здесь — в области топливных коррекций.

Глава 2. Симптоматика: Как машина «разговаривает» с водителем

Прежде чем переходить к приборам, необходимо систематизировать субъективные жалобы, которые являются прямым следствием нарушения работы инжектора.

• Нарушение пусковых характеристик Трудности с запуском могут проявляться по-разному. Если автомобиль плохо заводится «на холодную», это часто связано с неверными показаниями температурных датчиков или загрязнением регулятора холостого хода. Если же проблема возникает «на горячую», это классический признак негерметичности форсунок. Топливо прокапывает в цилиндры после остановки двигателя, создавая переобогащенную смесь, которую невозможно поджечь стандартной искрой.
• Эффект «резиновой педали» и провалы При резком нажатии на газ двигатель должен мгновенно реагировать ростом оборотов. Если наблюдается заминка, это говорит о том, что система не способна обеспечить мгновенное обогащение смеси. Причиной может быть как низкое давление в топливной магистрали, так и инерционность иглы форсунки из-за лаковых отложений.
• Неравномерность холостого хода (Shake-эффект) Дрожь на руле и кузове при остановке на светофоре часто списывают на подушки двигателя, но первопричина обычно в «разбеге» производительности форсунок. Если одна форсунка подает на 5–7% меньше топлива, чем остальные, возникает дисбаланс по крутящему моменту между цилиндрами. ЭБУ пытается выровнять обороты, постоянно меняя угол опережения зажигания, что и создает ощущение «плавающего» холостого хода.

Глава 3. Техническая диагностика: Инструментальный подход

3.1. Анализ топливной коррекции (Fuel Trims)

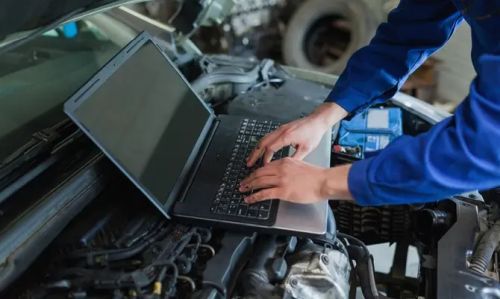

Это самый важный этап компьютерной диагностики. Через диагностический разъем OBD-II мы получаем доступ к двум параметрам:

• Short Term Fuel Trim (STFT): Краткосрочная коррекция. Она меняется несколько раз в секунду, реагируя на каждое показание лямбда-зонда.
• Long Term Fuel Trim (LTFT): Долговременная коррекция. Это «память» системы.

Если LTFT уходит в плюс (например, +15%), это означает, что ЭБУ постоянно добавляет топливо, так как считает смесь бедной. Это может быть вызвано подсосом воздуха (неучтенный воздух мимо ДМРВ) или низкой производительностью насоса. Если коррекция в минусе — система «душит» подачу топлива, борясь с переливом (например, из-за неисправного регулятора давления).

3.2. Проверка давления: Гидравлический контур

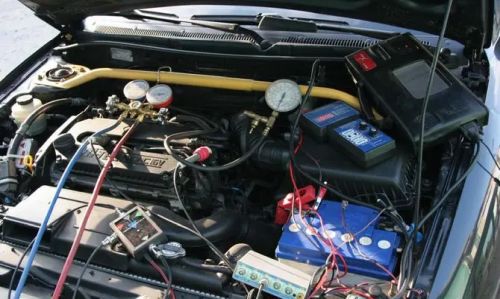

Инжектор не будет работать правильно без стабильного давления. Диагностика манометром должна проводиться в трех режимах:

• Статическое давление: При включенном зажигании, но не заведенном двигателе.
• Рабочее давление: На холостом ходу и при перегазовках. Стрелка манометра не должна падать при резком открытии дросселя; напротив, она должна кратковременно подпрыгнуть.
• Остаточное давление: После выключения двигателя давление должно удерживаться в системе не менее 10–20 минут. Быстрое падение говорит о течи форсунки или неисправности обратного клапана в бензонасосе.

Глава 4. Глубокая диагностика форсунок: Стенды и физика распыла

Даже если компьютерная диагностика показывает норму, форсунки могут быть неисправны механически. Существует три критических параметра состояния форсунки:

• 1. Герметичность При подаче номинального рабочего давления форсунка не должна выпустить ни одной капли топлива в закрытом состоянии. Малейшее «отпотевание» сопла ведет к нагару на клапанах и затрудненному пуску.
• 2. Производительность (Статический и динамический тесты) На стенде замеряется объем топлива, который форсунка пропускает за минуту непрерывного открытия (статика) и в режиме имитации различных оборотов (динамика). Допустимый разброс между форсунками одного комплекта — не более 3–5%. Если разброс выше, двигатель никогда не будет работать идеально ровно.
• 3. Факел распыла Бензин должен превращаться в однородный туман. Если форсунка «бьет струей», топливо не успевает испариться. Жидкие капли оседают на стенках цилиндра, смывают масляную пленку (приводя к износу поршневой группы) и догорают в катализаторе, разрушая его соты.

Глава 5. Электронная периферия: Датчики-информаторы

Инжектор — это лишь исполнитель. Его работа зависит от точности «входных данных».

• ДМРВ (Датчик массового расхода воздуха): Его часто называют «самым дорогим расходником». Даже небольшое загрязнение чувствительного элемента приводит к тому, что датчик занижает показания воздуха. ЭБУ подает меньше топлива, смесь беднеет, машина теряет тягу.
• Датчик температуры (ДТОЖ): Если он «залип» на показаниях -20°C, инжектор будет лить топливо рекой, заливая свечи. Если на +100°C — холодный пуск станет невозможным.
• Датчик положения дроссельной заслонки (ДПДЗ): Износ резистивного слоя в начальной зоне хода педали приводит к рывкам в начале движения. Диагностируется по плавности изменения графика напряжения на осциллографе.

Глава 6. Осциллограф как венец диагностики

Когда обычный сканер бессилен (например, при спорадических ошибках), опытный диагност использует мотор-тестер. Осциллограмма импульса впрыска позволяет увидеть:

• Время срабатывания соленоида форсунки.
• Наличие межвиткового замыкания в обмотке (по характерному всплеску самоиндукции).
• Загрязнение механической части (по «горбику» на графике, который показывает момент фактического поднятия иглы).

Это позволяет отличить электрическую проблему (плохой контакт, просадка напряжения) от механического износа самой детали.

Глава 7. Внешние факторы: Подсос воздуха и противодавление

Иногда инжектор исправен, но условия его работы нарушены. Подсос воздуха: Любая трещина в гофре за ДМРВ или прохудившаяся прокладка впускного коллектора впускает в двигатель воздух, который ЭБУ не видит. Результат — бедная смесь, детонация и перегрев клапанов. Проверяется это с помощью дымогенератора. Густой дым под давлением подается во впуск, и малейшая утечка становится видна визуально. Противодавление выхлопа: Если катализатор забит, отработанные газы не могут быстро покинуть цилиндр. Часть газов остается в камере сгорания, вытесняя свежую смесь. Инжектор работает правильно, но эффективности нет — машина «не едет», а расход растет.

Глава 8. Методы восстановления и профилактика

Диагностика часто заканчивается вердиктом о загрязнении. Здесь есть два пути:

• Промывка без демонтажа: К топливной рампе подключается установка с сольвентом. Метод хорош тем, что очищает не только форсунки, но и удаляет нагар с впускных клапанов и поршней.
• Ультразвуковая чистка: Проводится только на снятых форсунках. Это радикальный метод, который «выбивает» самые стойкие отложения. Важно: форсунки с керамическими элементами или с тонким тефлоновым покрытием внутри могут разрушиться под воздействием ультразвука.

Глава 9. Заключение и выводы

Диагностика инжектора — это комплексное исследование, которое не терпит спешки. Изменения в работе системы редко бывают случайными. Обычно это цепочка: некачественное топливо приводит к загрязнению форсунок → меняется факел распыла → растет температура в камере сгорания → страдает свеча зажигания → ЭБУ фиксирует пропуски воспламенения и отключает цилиндр.

Чтобы ваш инжектор служил долго, необходимо:

• Заправляться только на проверенных АЗС (минимум смол).
• Раз в 30 000 км проверять топливные коррекции через сканер.
• Своевременно менять топливный фильтр, не дожидаясь его полной непроходимости.
• Проводить профилактическую чистку системы каждые 50 000 км.

Помните, что исправный инжектор — это не только экономия топлива, но и ресурс вашего двигателя. Своевременное выявление отклонений на ранней стадии (по топливным коррекциям или анализу давления) обходится в десятки раз дешевле, чем замена вышедших из строя компонентов системы впрыска и очистки выхлопных газов. Инжектор — это точный инструмент, и уход за ним должен быть соответствующим.
