MT-Pro 4.1 Осциллограф мотор-тестер. Максимальный

Мотор-тестер MT-Pro 4.1 — это комплексное устройство, предназначенное для диагностики, тестирования и анализа различных систем и компонентов автомобиля. Прибор используется для измерения параметров двигателя и проверки электронных систем, что позволяет мастеру диагностировать неисправности и оценить состояние автомобиля. Данная модель оснащена множеством функций, что делает её востребованной в профессиональных автосервисах.

Основные возможности MT-Pro 4.1:

1. Диагностика двигателя:

   • Измерение параметров двигателя: MT-Pro 4.1 позволяет измерять и анализировать такие параметры, как компрессия, работа цилиндров, давление топлива, температура и др.
   • Проверка системы зажигания: Устройство может проверять катушки зажигания, свечи, провода, оценивая их состояние и выявляя проблемы, которые могут вызывать пропуски зажигания, перебои в работе двигателя и снижение мощности.
   • Измерение компрессии и давления: Прибор может выполнять компрессионные тесты и измерять давление топлива, масла и других жидкостей в системе, что позволяет оценить герметичность цилиндров, работоспособность топливной системы и гидравлических систем.
   • Анализ сигналов датчиков: С помощью MT-Pro 4.1 можно проводить анализ сигналов, поступающих от различных датчиков (например, датчиков кислорода, детонации, коленчатого вала, распредвала), что помогает выявить неисправности датчиков и определить их влияние на работу двигателя.

2. Электронная диагностика и сканирование блоков управления:

   • Считывание и сброс кодов ошибок: Устройство позволяет считывать ошибки из блоков управления, анализировать их и сбрасывать при необходимости. Это помогает в определении неисправных компонентов и тестировании исправности после ремонта.
   • Проверка компонентов: MT-Pro 4.1 поддерживает диагностику ключевых электронных систем автомобиля — двигателя, коробки передач, систем ABS, ESP, SRS, климат-контроля, что позволяет проводить комплексную проверку состояния автомобиля.
   • Анализ работы блоков управления: Возможность сканирования и чтения данных с различных блоков управления (ЭБУ) помогает выявить и диагностировать неисправности и отклонения от нормального режима работы.

3. Функция осциллографа:

   • Многоканальный осциллограф: MT-Pro 4.1 оснащён 4-канальным осциллографом, который позволяет измерять и анализировать сигналы с различных датчиков и компонентов в режиме реального времени.

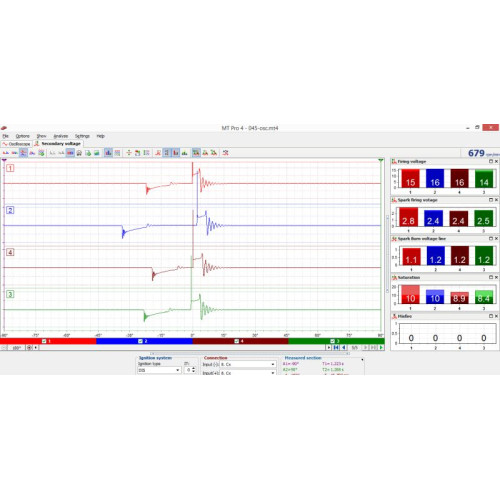

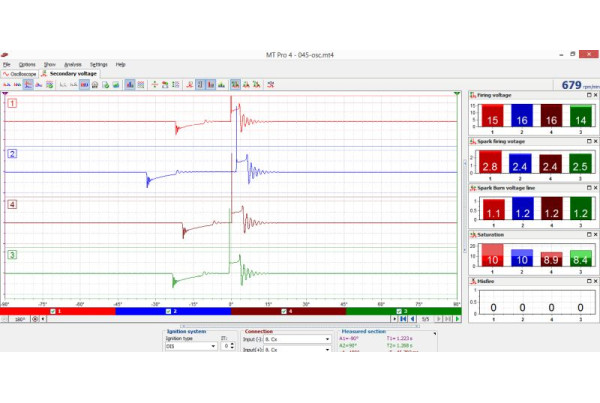

   • Графический анализ сигналов: Осциллограф выводит графические сигналы, что позволяет отслеживать форму волны и анализировать ее. Это помогает в проверке работы системы зажигания, инжекторов, работы генератора и других электрических систем автомобиля.
   • Высокая точность измерений: Устройство обладает высокой точностью, что позволяет проводить тесты с минимальными погрешностями и выявлять даже малейшие отклонения в работе электроники.

4. Функция мультископа (анализатор сигналов):

   • Многофункциональный анализ сигналов: MT-Pro 4.1 позволяет подключаться к различным системам автомобиля, таким как системы зажигания, топливоподачи, впрыска и др., и проверять сигналы и параметры, такие как напряжение, ток, частота и др.
   • Синхронизация сигналов: Прибор может синхронизировать сигналы, что позволяет проводить анализ состояния различных систем одновременно и оценивать их взаимодействие.

5. Мотор-тестер и его диагностические возможности:

   • Анализ и тестирование цилиндров: Устройство позволяет проводить анализ состояния цилиндров, выявлять пропуски зажигания, а также измерять компрессию и оценивать состояние топливной и воздушной систем двигателя.
   • Тестирование системы впрыска: Поддержка тестов для оценки производительности инжекторов и состояния системы впрыска.
   • Тестирование свечей зажигания и катушек: MT-Pro 4.1 может анализировать работу свечей и катушек зажигания, помогая выявлять неисправные компоненты системы зажигания.

6. Функция цифрового мультиметра:

   • Измерение напряжения, сопротивления и тока: Прибор позволяет измерять напряжение, ток, сопротивление и другие базовые электрические параметры, что необходимо для диагностики электрических цепей автомобиля.
   • Проверка заземления и цепей: Позволяет быстро проверить целостность цепей, найти обрывы, плохие соединения или короткие замыкания.

7. Диагностика и анализ сигналов CAN-шины:

   • Поддержка CAN-шины: MT-Pro 4.1 может считывать сигналы и данные с CAN-шины автомобиля, что важно для современных автомобилей, в которых большинство систем подключено к единой сети.
   • Анализ и мониторинг данных: Поддерживает мониторинг CAN-сигналов, позволяя выявлять неисправности в работе электронной сети автомобиля.

Преимущества MT-Pro 4.1:

• Универсальность: Поддержка множества функций, от простых измерений до комплексного анализа двигательных и электронных систем.
• Высокая точность: Точное измерение параметров и анализ сигналов с минимальными погрешностями.
• Поддержка различных автомобилей: Совместимость с большинством марок и моделей, включая легковые, коммерческие и грузовые автомобили.
• Комплексный подход к диагностике: Прибор может выполнять роль как мотор-тестера, так и мультиметра, осциллографа и мультископа, что делает его полезным в автосервисе и позволяет сэкономить на дополнительном оборудовании.

Заключение

MT-Pro 4.1 — это многофункциональный мотор-тестер, который обеспечивает возможность диагностики и анализа практически всех систем автомобиля, позволяя выявить неисправности на разных уровнях. Комплексное оборудование и широкий спектр функций делают его незаменимым помощником для профессионалов в сфере автомобильной диагностики и ремонта.

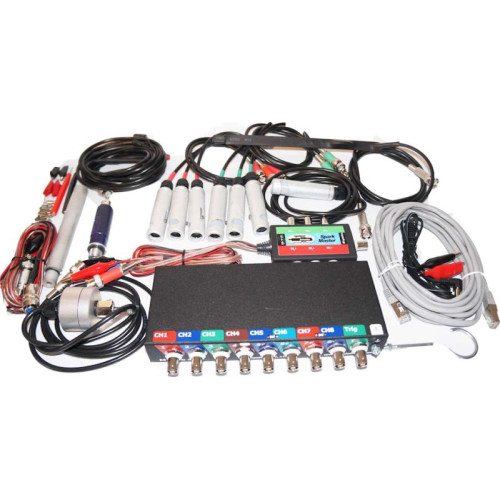

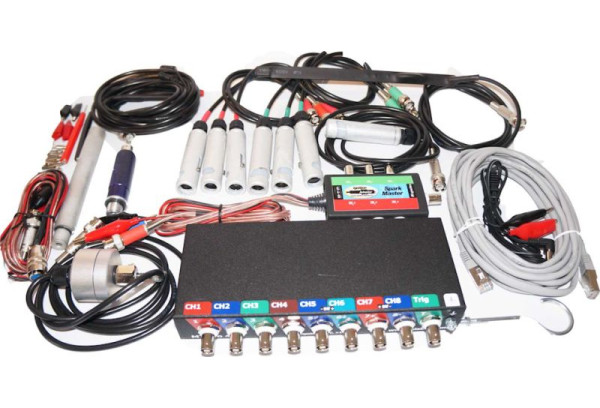

Комплектация:

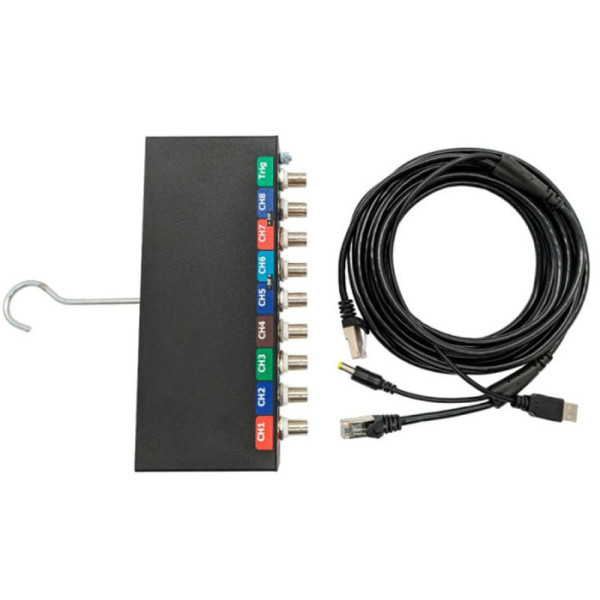

1. Измерительный блок, патч-корд, кабель питания, крючок. Для диагностики электронных и электрических систем автомобиля
2. ВВ емкостной датчик (Cx). Для диагностики классических систем зажигания с механическим распределителем или общим центральным ВВ проводом
3. Датчик первого цилиндра (Cx1). Для синхронизации по первому цилиндру и разметки парада цилиндров

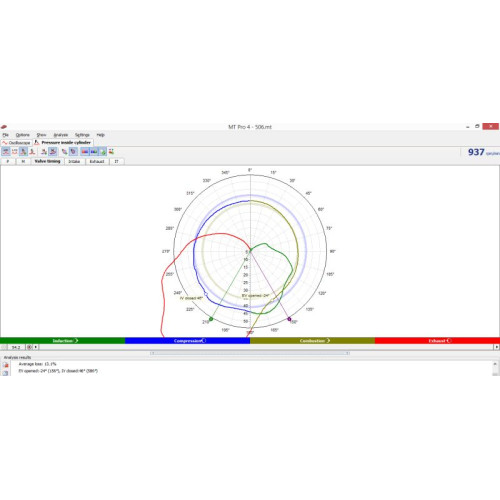

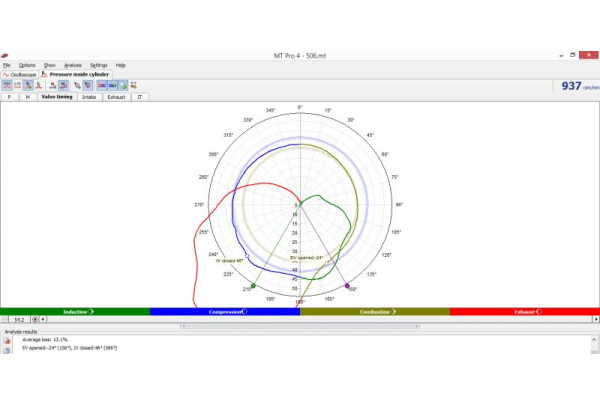

4. Датчик разряжения (ДР). Для контроля фаз ГРМ, диагностики поршневой группы, проверки равномерность работы цилиндров, поиска пропусков воспламенения 2 шт
5. Щуп измерительный (щуп-игла). Универсальный измерительный щуп, оканчивающийся гибкой иглой 3 шт
6. Комплект ВВ емкостных датчиков DIS-6. Для диагностики двухполярных систем зажигания (DIS) 2-х, 4-х и 6-ти цилиндровых двигателей
7. Временно не идет в комплекте! (Датчик давления (ДД) PS100 на 100 бар + удлинитель датчика давления)
8. Щуп измерительный, оканчивающийся двумя зажимами типа "крокодил"
9. Щуп измерительный, оканчивающийся двумя выходами типа игла-игла
10. Индуктивный датчик Lx1. Для синхронизации по первому цилиндру в индивидуальных системах зажигания
11. Индуктивный датчик Lx6. Для диагностики индивидуальной системы зажигания 6-ти цилиндровых двигателей
12. Временно не идет в комплекте! (Датчик вибрации (ДВ). Для контроля состояние форсунок в бензиновых и дизельных двигателях, топливной аппаратуры высокого давления, определения момента и длительность впрыска, а так же может использоваться в качестве датчика для стробоскопа дизельного двигателя)
13. Детектор полярности искры (ДП). Для быстрого определения полярности искры двухполярных систем зажигания (DIS) и проверки правильности подключения катушек в трамблерных системах
14. Временно не идет в комплекте! (Фотодатчик (ФД). Для проведения теста эффективность работы цилиндров в случаях, когда на двигателе отсутствует штатный датчик положения коленвала либо доступ к нему сильно затруднен)
15. Щуп измерительный оканчивающийся шестью иглами
16. Hantek CC-650. Для диагностики АКБ, стартера, генератора.

Файлы для работы с MT-Pro

• Руководство по работе с мотор-тестером, pdf
• Программа диагностики.

Что вы еще можете получить дополнительно (за доплату):

1. Датчик давления. Для измерения компрессии в цилиндрах, угла опережения зажигания, контроля фаз ГРМ
2. Щуп измерительный оканчивающийся четырьмя иглами
3. Защитный чехол для MT Pro 2, 3
4. Индуктивный датчик Lx4. Для диагностики индивидуальной системы зажигания 4-х цилиндровых двигателей
5. Удлинитель датчика давления гибкий. Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
6. Комплект металлических удлинителей для датчика давления. Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
7. Переходник для резьбы М12 для датчика давления. Используется в случаях, когда на двигателе установлены свечи с резьбой М12
8. Датчик давления (ДД) PS100 на 100 бар + комплект переходников (4шт.). Используется для измерения давления в цилиндре в процессе работы дизельного двигателя (с воспламенением в данном цилиндре), а так же измерения компрессии.
