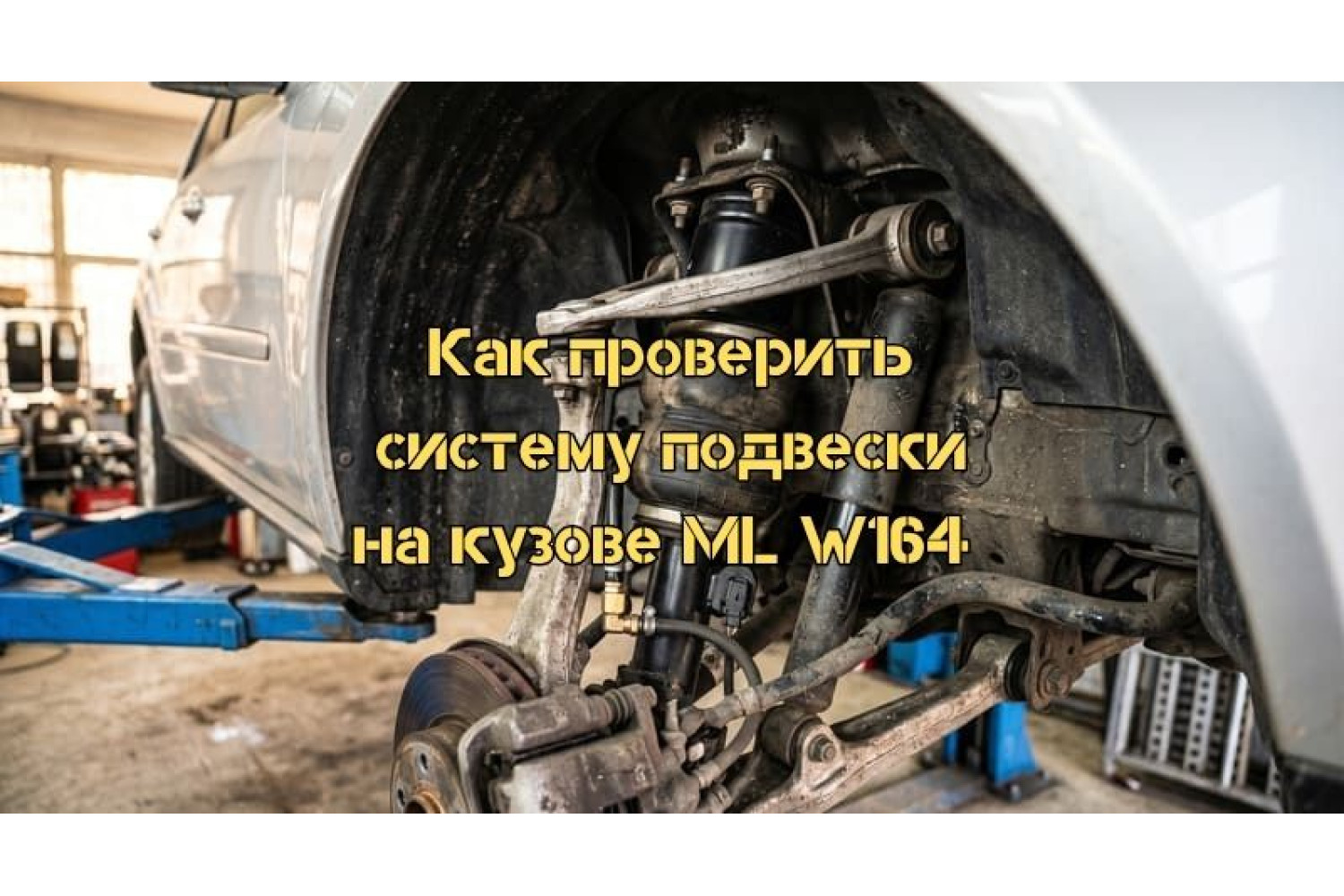

Диагностика подвески Mercedes ML164 – пошаговое руководство

Как проверить систему подвески Airmatic на Mercedes ML W164 через Xentry

Пневматическая подвеска Airmatic — одна из самых часто обслуживаемых систем на Mercedes ML W164. Со временем компрессор изнашивается, шланги дают трещины, клапанный блок теряет герметичность — и автомобиль начинает «проседать» или работать нестабильно. Диагностировать состояние всей системы можно программно через Xentry — без разборки и без специального стендового оборудования. В этой статье разберём, как это сделать шаг за шагом. Процедура аналогична и для других кузовов Mercedes с системой Airmatic.

Что понадобится

• Программа Xentry версии 12.2020 или актуальнее.
• Диагностический адаптер VCX SE или совместимый интерфейс (SD Connect C4 и аналоги).
• Автомобиль на ровной площадке — это важно для корректного чтения показаний уровня кузова и давления в стойках. Небольшой уклон допустим, но его нужно учитывать при анализе данных.

Важно перед началом

Вся диагностика выполняется при включённом зажигании, но не заведённом двигателе. Это стандартное требование для работы с большинством блоков управления Mercedes. Заводить двигатель нужно только в тех случаях, когда сама программа Xentry явно об этом попросит в ходе теста.

Шаг 1: Запуск и идентификация автомобиля

• Включаем зажигание в автомобиле.
• Подключаем адаптер VCX SE и запускаем Xentry.
• Выбираем: Mercedes-Benz → Легковые автомобили → Автоматическое задание автомобиля. Программа сама считает данные автомобиля и определит модель, год выпуска и установленные системы.
• Нажимаем F2 и запускаем короткий тест — он опрашивает все электронные блоки автомобиля на наличие ошибок. Ждём завершения, процедура занимает несколько минут.
• После завершения смотрим на результат: если ошибок нет или они не связаны с подвеской, переходим к детальной диагностике Airmatic.

Шаг 2: Проверка компрессора

• В меню систем выбираем Airmatic.
• Переходим в раздел Пневматические проверки.
• Выбираем тест Проверка компрессора и нажимаем F2 для запуска.
• Xentry автоматически управляет компрессором и замеряет его характеристики — от вас ничего не требуется, просто ждём.
• Результат: если все показатели в зелёной зоне и программа выдаёт сообщение о безупречной работе — компрессор исправен.

Независимо от результата теста рекомендуется визуально проверить входной шланг и фильтр на входе в компрессор — там часто появляются трещины или разрывы. Лопнувший шланг пропускает грязь внутрь компрессора и резко сокращает его ресурс. Шланг лучше заменить вместе с фильтром превентивно, это недорого, но значительно продлит жизнь компрессора. Также рекомендуется периодически менять силикагелевый осушитель (дессикант) — он поглощает влагу из воздуха и со временем исчерпывает свой ресурс.

Шаг 3: Проверка герметичности клапанного блока

• Выходим из теста компрессора и выбираем следующий тест — Проверка герметичности блока клапанов.
• Нажимаем F2 для запуска. Xentry поочерёдно проверяет клапаны, управляющие подачей воздуха к каждой стойке.
• Результат: все показатели в зелёной зоне означают, что клапанный блок герметичен и пневмосистема не травит воздух.

Шаг 4: Проверка действительных значений

После тестов переходим в раздел Действительные значения — здесь можно в реальном времени просмотреть все параметры системы:

• Напряжение бортовой сети — должно быть в норме, отклонение может влиять на работу компрессора.
• Уровень кузова по каждой стойке — учитываем, что если машина стоит не на ровной площадке, показания будут немного отличаться, это нормально.
• Давление в ресивере — должно соответствовать норме для данного автомобиля.
• Давление в каждой пневмостойке — проверяем все четыре значения, расхождение между стойками при неровной площадке допустимо.
• Время работы компрессора — косвенный показатель состояния системы: если компрессор работает слишком часто, это может указывать на утечку воздуха в стойках или шлангах.
• Положение блокировки — если кнопка блокировки подвески не нажата, программа покажет «нет варианта страны». На автомобилях из Германии в этом поле отображается «остальной мир» — это нормально и не является ошибкой.

Шаг 5: Проверка памяти событий

• Переходим в раздел Память событий системы Airmatic.
• Здесь фиксируются все случаи ненормальной работы пневмосистемы: просадки, превышение времени работы компрессора, ошибки клапанов.
• Если события отсутствуют — система работала без сбоев за всё время мониторинга.

Завершение диагностики

• После проверки всех систем при необходимости удаляем ошибки через соответствующий раздел Xentry.
• Выключаем зажигание.
• Закрываем программу DAS/Xentry и отключаем адаптер.
