Настройка DTS Monaco для работы с файлами CBF через VXDIAG VCX SE

Шаг 1. Подготовка оборудования и программного обеспечения

Перед запуском инженерного софта необходимо убедиться, что аппаратная часть правильно интегрирована в систему:

• Подключите VXDIAG VCX SE к ноутбуку через USB-кабель или по сети Wi-Fi.
• Запустите утилиту VCX Diagnostic Tool (VCX Manager).
• Убедитесь, что лицензии устройства активны (вкладка Licenses должна отображать доступность функций для Mercedes/PASSTHRU).
• Перейдите в раздел Diagnostic в VCX Manager, найдите и установите/обновите драйвер BENZ и драйвер PASSTHRU.
• Убедитесь, что в системе установлена программа Mercedes-Benz PassThru J2532 Driver.

Шаг 2. Организация директории файлов данных (CBF)

Для корректной работы DTS Monaco файлы описания блоков управления должны храниться в строго определенном месте. Рекомендуется создать структурированную папку на диске.

• Создайте на диске C или D корневую папку, например: C:\Mercedes_BD\.
• Внутри нее создайте подпапку CBF.
• Скопируйте в эту папку необходимые файлы .cbf для кузова вашего автомобиля. Эти файлы можно взять из установленной базы DAS/Xentry (обычно они находятся по пути C:\Program Files (x86)\Mercedes-Benz\DAS\trees\pkw\cbf\).

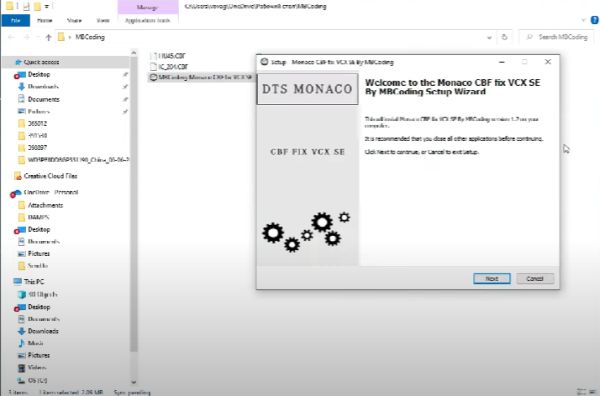

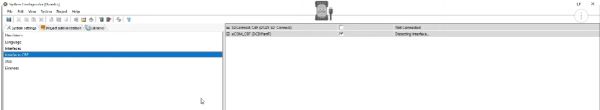

Шаг 3. Настройка интерфейса связи в DTS Monaco Administration

Чтобы программа увидела адаптер VXDIAG, нужно правильно настроить интерфейс (Interface CBF).

• Запустите DTS Monaco Administration с правами администратора.
• Перейдите на самую первую вкладку, которая отвечает за конфигурацию интерфейсов (обычно это вкладка Interfaces).
• В списке доступных интерфейсов найдите или создайте новый профиль для PassThru. Часто он называется eCOM_PDU_API или PartJ.
• В свойствах выбранного интерфейса (параметр Vendor или Resource) необходимо указать драйвер VXDIAG. В выпадающем списке выберите VXDIAG - J2532 или аналогичную запись, созданную менеджером VCX.
• Задайте протокол связи. Для работы со старыми кузовами через CBF-файлы критически важно, чтобы в настройках каналов были активны протоколы CAN_UDS (ISO_14229) и CAN_KWP2000 (ISO_14230).
• Нажмите кнопку Save (Сохранить), чтобы зафиксировать изменения в системных настройках PDU API.

Шаг 4. Создание нового проекта и рабочего пространства (Workspace)

Теперь переходим к созданию среды, в которой вы будете кодировать автомобиль.

• В главном окне DTS Monaco выберите пункт Create a new Workspace (Создать новое рабочее пространство).
• В открывшемся мастере конфигурации выберите вариант Полноценная конфигурация на основе базы данных (обычно это второй пункт сверху: Create workspace by selecting database files/models).
• Нажмите Next. Программа предложит импортировать файлы.
• Нажмите кнопку Add (Добавить) и укажите путь к созданной ранее папке C:\Mercedes_BD\CBF\. Выберите те файлы .cbf, которые соответствуют блокам вашего автомобиля (например, для двигателя, приборной панели, замка зажигания), либо выберите все файлы конкретного кузова.
• После импорта файлов нажмите Next и введите имя для вашего проекта (например, W212_CBF).
• На следующем этапе мастер попросит выбрать интерфейс связи. Выберите тот профиль PassThru, который вы настраивали на Шаге 3.
• Завершите создание проекта, нажав Finish.

Шаг 5. Первое подключение к автомобилю и проверка связи

Для проверки правильности настройки необходимо физически подключить оборудование к машине.

• Подключите VXDIAG VCX SE к диагностическому разъему OBD2 автомобиля.
• Включите зажигание автомобиля (положение ключа 2).
• В DTS Monaco откройте созданное рабочее пространство через меню Open a Workspace.
• В левой части экрана отобразится список доступных блоков управления (Logical Links), сформированный на основе ваших CBF-файлов.
• Выберите любой блок (например, блок щитка приборов IC или подушек безопасности SRS) и дважды кликните по нему.
• В нижней части экрана найдите вкладку диагностических команд или вызовите функцию Diagnostic Services.
• Выберите базовую команду, например Establish Communication (Установить связь) или Read ECU Identification (Считать идентификацию блока), и нажмите кнопку Transmit (Выполнить).

Если в окне консоли (Execution View) появился ответ от блока в виде зеленых строк со значениями аппаратных и программных номеров (HW/SW), настройка выполнена успешно. Если строки окрасились в красный цвет или появилась ошибка вроде Device not opened или Com-Line Error, это означает, что DTS Monaco не видит адаптер (проблема в Шаге 3) либо файлы CBF не соответствуют реальному поколению блоков в машине.

Заключение и важные рекомендации

При работе связки DTS Monaco, файлов CBF и прибора VXDIAG VCX SE следует помнить о нескольких правилах безопасности. Во-первых, при кодировании через PassThru скорость обмена данными ниже, чем через оригинальный прибор SD Connect, поэтому избегайте выполнения тяжелых процедур программирования (прошивки) флеш-памяти. Во-вторых, всегда проверяйте напряжение бортовой сети автомобиля в окне программы — оно не должно падать ниже 12.5 В. Наконец, если какой-то блок не выходит на связь, убедитесь, что в VCX Manager установлена самая свежая версия прошивки самого сканера.
