Сравнительный технический анализ диагностических интерфейсов BMW ICOM: оригинальное оборудование в сравнении с репликами (Часть 2)

Начало статьи.

Программная верификация и сравнительный анализ производительности

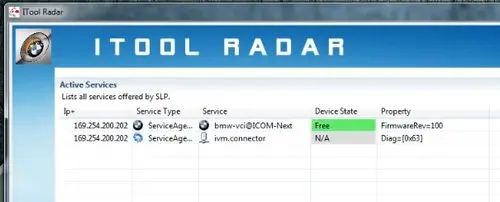

При подключении оригинального диагностического интерфейса ICOM NEXT к тестовому стенду утилита ITool Radar мгновенно идентифицирует устройство в локальной сети. Сетевой адрес (IP-адрес) прибора имеет идентичную маску подсети с клоном, но отличается финальным октетом. Версия установленного микропрограммного обеспечения (firmware) оригинального прибора также существенно отличается от версии, зафиксированной на китайской реплике.

При переходе во внутренний веб-интерфейс администрирования оригинального прибора в графе идентификации типа оборудования отображается корректный индекс: ICOM NEXT A. Это подтверждает оригинальную аппаратную архитектуру устройства, в отличие от ранее протестированного клона, который определялся системой как прибор предыдущего поколения (ICOM A2).

Встроенный тест самодиагностики (Self-test) оригинального интерфейса фиксирует критически важное аппаратное различие: скорость проводного соединения по шине Ethernet (LAN-Speed) составляет 1000 Мбит/с (Gigabit Ethernet), что ровно в десять раз превышает пропускную способность китайской реплики (100 Мбит/с). Также оригинальный прибор оснащен штатным беспроводным модулем Wi-Fi, который корректно конфигурируется через внутреннее меню.

Аппаратные ресурсы и сравнительное тестирование скорости в среде ISTA+ (Rheingold)

Сравнение базовых характеристик вычислительных модулей через веб-интерфейс выявило глубокие различия в объеме оперативной памяти (RAM) устройств:

• Оригинальный ICOM NEXT: объем доступной оперативной памяти составляет 515 Кб (микропрограмма версии 03.14.18).
• Китайская реплика (клон): объем оперативной памяти составляет 256 Кб, что ровно в два раза меньше, чем у оригинального интерфейса. Данный дефицит ресурсов потенциально ограничивает быстродействие прибора при обработке объемных массивов данных.

Для оценки влияния объема памяти и пропускной способности интерфейсов на реальную скорость работы было проведено сравнительное тестирование в диагностической среде ISTA+ (Rheingold). Испытания проводились на одном и том же автомобиле BMW F-серии. Критерием оценки выступало время выполнения полной идентификации транспортного средства (функция Complete identification) от момента запуска до вывода полного дерева блоков управления (с исключением погрешностей на обработку кодов неисправностей).

Для фиксации результатов применялся внешний хронометраж. Чтобы минимизировать статистическую погрешность, для каждого интерфейса было выполнено по четыре последовательных цикла тестирования.

Результаты хронометража:

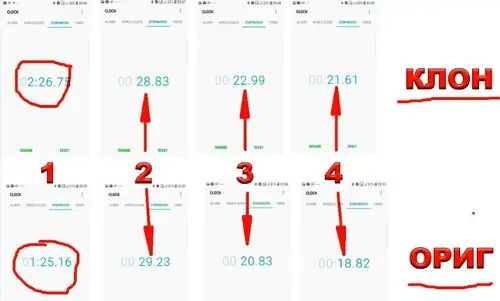

• Цикл 1 (Первичный опрос и инициализация): Первый запуск на обоих приборах занимает наибольшее количество времени, так как происходит первичный опрос блоков и построение дерева связей. Китайская реплика (клон): 2 минуты 26 секунд 75 сотых. Оригинальный ICOM NEXT: 1 минута 25 секунд. Анализ: На этапе первичной инициализации оригинальный интерфейс за счет большего объема оперативной памяти выполняет операцию почти в два раза быстрее.
• Цикл 2 (Повторный опрос из кэша): Китайская реплика (клон): 00 минут 28 секунд. Оригинальный ICOM NEXT: 00 минут 29 секунд. Анализ: Разница находится в пределах погрешности измерений.
• Цикл 3: Китайская реплика (клон): 00 минут 22 секунды. Оригинальный ICOM NEXT: 00 минут 20 секунд. Анализ: Разница составляет 2 секунды в пользу оригинала.
• Цикл 4: Китайская реплика (клон): 00 минут 21 секунда. Оригинальный ICOM NEXT: 00 минут 18 секунд. Анализ: Разница составляет 3 секунды в пользу оригинала.

Вывод по результатам тестирования софта: При выполнении стандартных диагностических процедур на автомобилях F-серии (и более ранней E-серии) разница в скорости работы между оригинальным ICOM NEXT и качественным клоном класса А2 (включая оригинальные приборы поколения А2) в повторных циклах фактически отсутствует. Ограничивающим фактором здесь выступает пропускная способность бортовой шины самого автомобиля. Потенциал гигабитного канала оригинального ICOM NEXT (1000 Мбит/с) может быть полностью реализован только на автомобилях современных платформ (G-серия и новее), где архитектура бортовой сети поддерживает соответствующую скорость передачи данных.

Визуально-конструктивное сравнение интерфейсов

При детальном осмотре передних панелей устройств обнаруживается ряд ключевых отличий в интерфейсных разъемах и элементах управления:

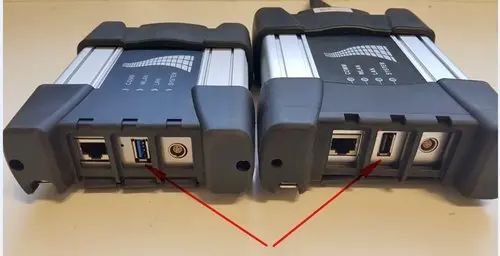

• Интерфейс USB: На оригинальном приборе интегрирован порт спецификации USB 3.0, имеющий характерную синюю цветовую маркировку пластиковой вставки. На китайской реплике установлен порт предыдущего поколения USB 2.0 с черной вставкой.
• Элементы восстановления системы: На передней панели оригинального ICOM NEXT, непосредственно рядом с USB-портом, присутствует технологическое отверстие для принудительного сброса и восстановления микропрограммы (System Recovery). На корпусе клона данное отверстие отсутствует.

Габариты, масса и качество материалов корпуса

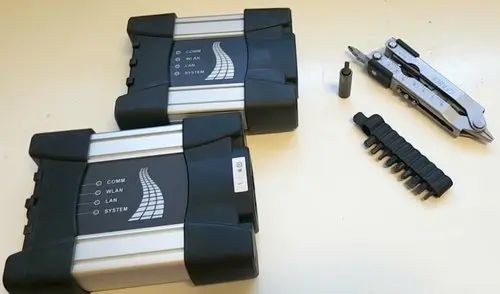

Оригинальный интерфейс (расположенный слева при сравнении) имеет более компактные линейные размеры и меньший вес по сравнению с неоригинальным аналогом. Китайский клон незначительно крупнее и тяжелее, что, однако, не оказывает существенного влияния на эргономику эксплуатации. Оба устройства используют пассивную систему охлаждения (без применения вентилятора). Одним из явных признаков неоригинального происхождения клона является наличие сопутствующей маркировки в виде иероглифов на внутренних или сопряженных элементах.

Задние панели устройств имеют высокую степень визуального сходства. Шрифты, структура серийных номеров и геометрия штрих-кодов на наклейках реплики скопированы с высокой точностью, что затрудняет идентификацию подделки по маркировочным табличкам. Пристальный осмотр выявляет лишь косвенные признаки: на оригинале защитные резиновые накладки интегрированы строго по границам наклейки, тогда как на клоне резиновые элементы имеют облой, наплывы и местами неплотно прилегают к корпусу.

Существенное различие кроется в элементах механического крепежа. Защитные резиновые бамперы оригинала зафиксированы винтами с профилем Torx (Hex/звездочка). В конструкции китайского клона применены более бюджетные винты со стандартным крестообразным шлицем (Phillips), что указывает на общую экономию при производстве и сборке.

Качество полимерных материалов (резины и пластика) оригинала значительно выше: защитные заглушки интерфейсных портов на оригинале фиксируются четко и надежно удерживаются в закрытом положении. На китайском клоне эластичные заглушки обладают избыточной жесткостью, плохо удерживают форму и самопроизвольно открываются в процессе работы.

Сравнительный анализ интерфейсных кабелей OBD2

Наиболее критичным эксплуатационным различием в навесном оборудовании является структура и свойства комплектных кабелей OBD2:

• Кабель китайской реплики: Имеет увеличенный диаметр поперечного сечения и высокую механическую жесткость. Учитывая, что на большинстве моделей BMW диагностическая колодка OBD2 ориентирована таким образом, что требует параллельного ввода коннектора, жесткий кабель клона создает значительные неудобства при подключении, плохо поддается изгибу и создает изламывающий момент в разъеме. Розетка разъема выполнена с технологическими допусками, отсутствует сопутствующая техническая маркировка и информационные бирки.
• Кабель оригинального интерфейса: Имеет меньший диаметр, обладает высокой эластичностью и мягкостью, что облегчает укладку кабеля в салоне автомобиля. Корпус диагностического разъема OBD2 изготовлен с высокой точностью, обеспечивая плотную и четкую фиксацию в колодке автомобиля. Кабель снабжен полным комплектом оригинальных заводских бирок и идентификационных спецификаций.

Поскольку внешний осмотр дает лишь поверхностное понимание причин столь высокой разницы в стоимости между оригинальным комплексом и его репликой, следующим этапом исследования является полная разборка обоих устройств с целью проведения сравнительного анализа их внутренней схемотехники и компонентной базы.
