Сравнительный технический анализ диагностических интерфейсов BMW ICOM: оригинальное оборудование в сравнении с репликами (Часть 1)
Рынок диагностического оборудования для автомобилей концерна BMW Group представлен как оригинальными приборами дилерского уровня, так и их многочисленными копиями (клонами). Настоящий материал посвящен детальному сравнению оригинального интерфейса ICOM и его неоригинального аналога.
В первой части статьи рассматривается классификация и эволюция поколений приборов ICOM (А1, А2, А3, NEXT), их конструктивные и аппаратные различия, назначение периферийных адаптеров (B, C, D), а также программное поведение устройств при первичной диагностике на примере поколения NEXT. Цель данного цикла — определить аппаратную разницу между устройствами на схемотехническом и программном уровнях, а также сформировать критерии выбора оборудования под конкретные эксплуатационные задачи.
Назначение и архитектурные особенности интерфейса ICOM
ICOM (Integrated Communication Optical Module) представляет собой специализированный аппаратно-программный комплекс, разработанный концерном BMW для выполнения процедур ведомой диагностики, кодирования и низкоуровневого программирования электронных блоков управления (ЭБУ) автомобилей марок BMW, Mini и Rolls-Royce.
Основное техническое отличие интерфейса ICOM от бюджетных решений, таких как кабели K+DCAN (работающие по протоколу K-line/D-CAN через USB-эмулятор) или ENET (Ethernet-кабель), заключается в архитектуре передачи данных.
При использовании кабелей K+DCAN или ENET обмен данными между диагностическим программным обеспечением ПК и автомобилем происходит напрямую. В такой конфигурации отсутствует аппаратный буфер и механизмы независимой защиты сессии. Любой сбой на стороне операционной системы ПК, задержка в шине USB или просадка питающего напряжения могут привести к прерыванию трансляции пакетов данных, что при программировании (прошивке) ЭБУ неизбежно ведет к повреждению загрузчика (bootloader) блока и выводу его из строя.
Интерфейс ICOM функционирует как изолированный сетевой шлюз и вычислительный узел. При подключении прибора к ПК данные передаются во внутреннюю память ICOM, где они обрабатываются процессором устройства и инкапсулируются в пакеты соответствующих автомобильных протоколов, после чего транслируются в бортовую сеть автомобиля.
Аппаратное соединение между ICOM и автомобилем обладает высокой отказоустойчивостью и не зависит от стабильности операционной системы компьютера. Именно эта аппаратная изоляция позволяет безопасно проводить процедуру восстановления («подъема») заблокированных или некорректно прошитых модулей управления.
Хронология и технические характеристики поколений ICOM

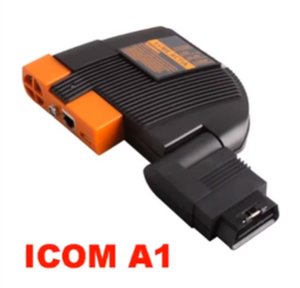

ICOM A1
Диагностический интерфейс первого поколения. Конструктивно устройство выполнено в массивном корпусе и оснащено системой активного воздушного охлаждения (встроенный кулер). Подключение к диагностическому разъему автомобиля OBD2 осуществлялось непосредственно жестким выступом корпуса («шейкой»).
Данное инженерное решение являлось главным уязвимым местом прибора: консольное крепление тяжелого интерфейса в разъеме OBD2 приводило к высоким механическим нагрузкам на излом. В условиях автосервиса это часто становилось причиной повреждения корпуса, разрушения пайки разъема и выхода устройства из строя.
С точки зрения компонентной базы и надежности электронных плат ICOM A1 (как в оригинальном исполнении, так и в варианте качественных копий) продемонстрировал высокий запас прочности и отказоустойчивость, за исключением вышеуказанного конструктивного недостатка корпуса.

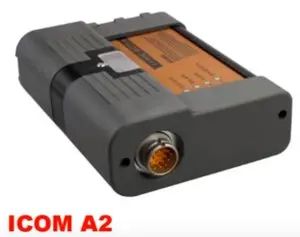

ICOM A2
Второе поколение дилерского интерфейса, разработанное с учетом модернизации аппаратной части и устранения дефектов предшественника. Устройство переведено на пассивное охлаждение, а его габариты были существенно уменьшены. Вычислительная мощность ICOM A2 была увеличена за счет применения более производительного центрального процессора и обновленной архитектуры микросхем памяти.
Основное конструктивное изменение — разделение интерфейсного блока и диагностического разъема. Подключение к автомобилю осуществляется посредством съемного гибкого кабеля OBD2, транслирующего сигналы на основной блок ICOM А2. Это позволило снизить механическую нагрузку на разъем автомобиля и повысить эргономику работы. Данная модификация массово производилась как официальными поставщиками BMW, так и сторонними производителями реплик.
ICOM A3 (Неофициальная модификация)
В официальной номенклатуре диагностического оборудования BMW Group модель ICOM A3 отсутствует. Данный индекс является исключительно маркетинговым наименованием, разработанным производителями неоригинального оборудования в КНР.
Аппаратная архитектура устройств, продаваемых под маркировкой А3, полностью идентична платформе ICOM A2 (а в некоторых низкобюджетных копиях — ICOM A1). Роста производительности или изменения протоколов обмена данными в этих устройствах нет.
Внешнее отличие от оригинального А2 заключается в типе интерфейсного разъема для подключения кабеля OBD2: вместо круглого промышленного разъема применен стандартный разъем высокой плотности, визуально схожий с D-Sub (VGA). На рынке также присутствуют версии с обозначением «A3 Pro», оснащенные беспроводным модулем Wi-Fi, однако их внутренняя схемотехника по-прежнему базируется на архитектуре поколения А2.

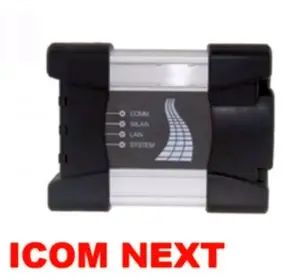

ICOM NEXT
Актуальное поколение оригинального диагностического интерфейса BMW. Основным технологическим преимуществом ICOM NEXT является интеграция сетевых компонентов с поддержкой гигабитного соединения (Gigabit Ethernet). В то время как пропускная способность интерфейса ICOM A2 ограничена лимитом в 100 Мбит/с, ICOM NEXT способен осуществлять передачу данных на скорости до 1000 Мбит/с.
Десятикратное увеличение скорости обмена данными критически важно при кодировании и программировании мультимедийных систем и блоков управления современных автомобилей, начиная с G-серии (и последующих платформ). При работе с автомобилями устаревших платформ (E и F-серии) пропускная способность канала ограничивается физическими возможностями бортовой сети автомобиля, и преимущество в скорости не реализуется.
Визуально оригинальный ICOM NEXT поставляется в комбинированном корпусе серого цвета. Разъем для подключения кабеля OBD2 вынесен на боковую панель устройства и имеет форм-фактор D-Sub.
Необходимо отметить специфику рынка неоригинального оборудования: под видом китайских реплик ICOM NEXT зачастую поставляются так называемые «гибридные» устройства. Они представляют собой оригинальный или скопированный корпус NEXT, внутрь которого интегрирована электронная плата от предыдущего поколения ICOM A2. Подробный анализ данного несоответствия приводится далее на программном и аппаратном уровнях.
Специализированные периферийные адаптеры: серии B, C и D
ICOM B (MOST-интерфейс)
Данный модуль предназначен для организации обмена данными по оптической шине MOST (Media Oriented Systems Transport) и применяется преимущественно при работе с автомобилями E-серии. Модуль ICOM B подключается к базовому блоку ICOM А-серии посредством интерфейса USB, а противоположной стороной интегрируется непосредственно в оптическое кольцо автомобиля через диагностический порт MOST.
Использование оптического канала необходимо для высокоскоростной передачи больших массивов данных при программировании блоков навигации, телематики и мультимедиа в старых кузовах. В автомобилях платформ F, G и последующих серий шина MOST также присутствует, однако трансляция диагностических данных и прошивок в эти блоки переведена на протокол Ethernet через стандартные контакты разъема OBD2, что исключает необходимость применения ICOM B.
Внешне адаптеры ICOM B различаются по поколениям: модули, разработанные для линеек А1/А2, имеют защитные элементы оранжевого цвета, тогда как адаптеры для ICOM NEXT выполнены в сером цвете.
ICOM C
Адаптер-переходник со стандартной 16-контактной колодки OBD2 на круглый 20-контактный диагностический разъем BMW (известный как «PacMan»). Данный компонент необходим для обслуживания автомобилей старых поколений (ориентировочно до 2000 года выпуска, таких как ранние модификации платформ E36, E38, E39). Адаптер обеспечивает физическую коммутацию линий диагностики, выведенных в подкапотное пространство автомобилей старых серий, с современным интерфейсом ICOM.
ICOM D
Специализированный диагностический кабель-переходник, предназначенный для работы с мотоциклетной техникой BMW Motorrad. С одной стороны кабель подключается к стандартному разъему OBD2 основного блока ICOM, с другой стороны оканчивается круглым 10-контактным разъемом для подключения к бортовой сети мотоциклов. Выполняет функцию пассивного кросс-коммутатора сигнальных линий.
Практические испытания и верификация софта
Для проведения сравнительного анализа функционирования оригинального устройства и реплики развертывается тестовый стенд на базе автомобиля BMW.
Первым этапом тестирования является подключение китайской реплики ICOM (выполненной в корпусе NEXT, но имеющей внутреннюю архитектуру А2). Прибор коммутируется с диагностическим разъемом автомобиля OBD2, а передача данных на диагностический ПК осуществляется посредством сетевого кабеля витой пары (RJ45, интерфейс LAN). Параллельно подготавливается оригинальный прибор ICOM для проведения идентичных тестов во втором этапе.
Для первичного обнаружения и инспекции сетевых параметров оборудования в локальной сети используется специализированное программное обеспечение ITool Radar.
При сканировании сети неоригинальный прибор успешно инициализируется: утилита корректно определяет выданный IP-адрес устройства, считывает текущую версию микропрограммы (firmware) и присваивает статус локальной доступности «Свободен» (Free).
Однако при переходе во внутренний веб-интерфейс администрирования и конфигурации устройства обнаруживается несоответствие аппаратной части заявленному корпусу. В графе идентификации типа оборудования софт выводит значение: Device ICOM A2. Данный факт подтверждает, что тестируемый клон является прибором предыдущего технологического поколения А2, помещенным в корпус типа NEXT.
Анализ результатов встроенной системы самодиагностики (Self-test) реплики подтверждает исправность всех внутренних узлов и корректную работу интегрированного модуля беспроводной связи Wi-Fi. При этом критически важный показатель скорости сетевого соединения в графе LAN-Speed фиксирует значение 100 Мбит/с, что является аппаратным пределом для платформы А2.
Данные параметры фиксируются в качестве контрольных для последующего сравнения с оригинальным диагностическим интерфейсом ICOM NEXT.
