Сравнительный технический анализ диагностических интерфейсов BMW ICOM: оригинальное оборудование в сравнении с репликами (Часть 3)

Предыдущая часть статьи.

Инспекция внутренней схемотехники и качества монтажа

Поскольку на программном уровне было верифицировано, что китайская реплика в кузове NEXT фактически базируется на архитектуре ICOM A2, прямое покомпонентное сравнение процессоров и микросхем с оригинальным ICOM NEXT не имеет инженерного смысла — это устройства разных технологических поколений. Однако глубокий анализ позволяет оценить качество сборки реплики, выявить маркеры «высококачественного клона» и сопоставить их с культурой производства оригинального оборудования BMW Group.

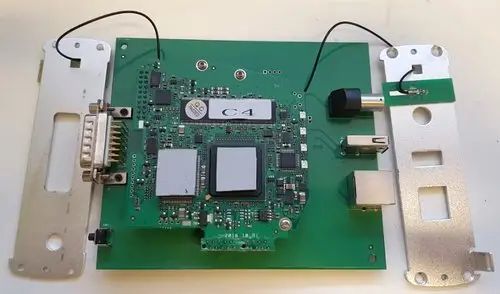

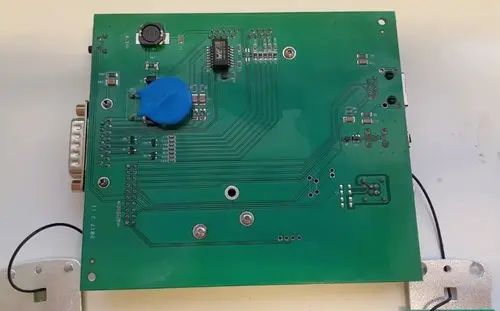

Анализ компонентной базы китайской реплики (платформа А2)

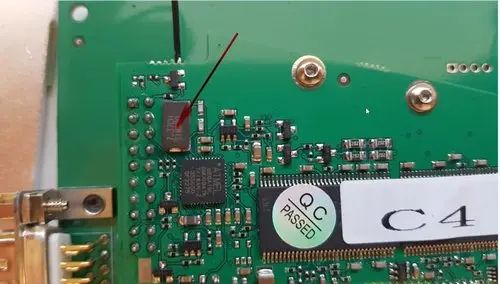

Вскрытие неоригинального интерфейса А2 высокого ценового сегмента демонстрирует удовлетворительный уровень фабричной сборки. На центральной плате присутствуют незначительные локальные следы флюса и фиксирующего компаунда (клея) в центральной части, что является допустимым для полуавтоматического производства. Ключевым маркером качественного клона является сохранение заводской лазерной маркировки на корпусах всех интегральных микросхем, контроллеров и центрального процессора. Читаемость спецификаций элементов позволяет точно идентифицировать типы применяемых компонентов. Структура пайки SMD-компонентов характеризуется ровным распределением припоя и отсутствием выраженных дефектов (непропаев, перемычек). Данные признаки отличают дорогие фабричные копии от низкобюджетных вариантов. В ультрабюджетных репликах сторонние производители часто используют отбракованные электронные компоненты или элементы без маркировки (no-name), что напрямую снижает отказоустойчивость интерфейса. Визуальный контроль силовых элементов и конденсаторов после двенадцати месяцев регулярной эксплуатации реплики не выявил признаков термической деградации, изменения геометрии (вздутия) или утечки электролита. Компоненты сохраняют номинальные параметры. Тем не менее, главным недостатком схемотехники клона является низкая точность позиционирования элементов при автоматизированном монтаже на плату. Отчетливо наблюдается осевое смещение и нарушение геометрии посадки крупных микросхем и процессоров относительно направляющих линий печатной платы. Нарушение соосности указывает на использование менее точного сборочного оборудования, что снижает общую себестоимость производства реплики, но потенциально повышает риск образования микротрещин в пайке при вибрационных и температурных нагрузках. Плата реплики интегрирована в цельноалюминиевый несущий корпус и жестко зафиксирована в направляющих пазах. Механические допуски соблюдены: плата свободно извлекается по пазам, люфты и зазоры отсутствуют. Для улучшения теплоотвода от теплонагруженных элементов на внутреннюю сторону алюминиевого корпуса нанесены эластичные термопрокладки (термопастырь), обеспечивающие пассивный сброс тепла. Дистанция от токоведущих дорожек до металлических стенок корпуса исключает риск короткого замыкания.

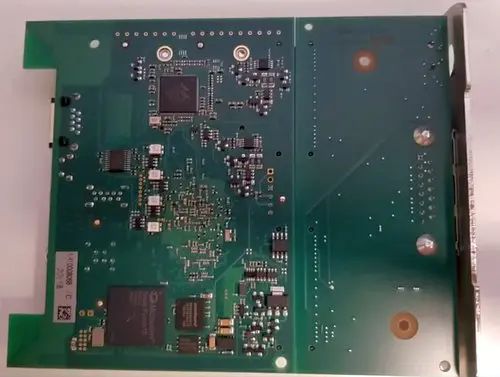

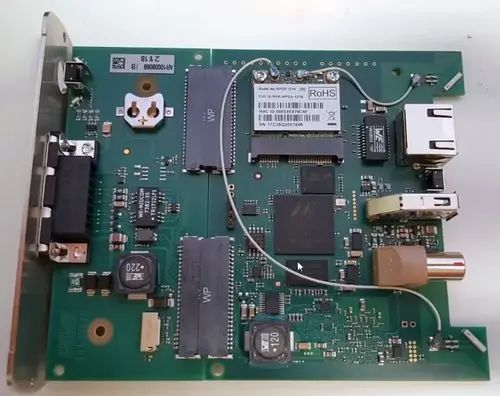

Анализ компонентной базы оригинального интерфейса ICOM NEXT

Архитектура оригинального ICOM NEXT построена на современной элементной базе более высокого технологического уровня. Культура производства печатных плат соответствует жестким промышленным стандартам (Automotive Grade). На каждом электронном компоненте, включая пассивные элементы и микросхемы обвязки, нанесена четкая заводская маркировка и бинарные коды, что существенно упрощает дефектовку и компонентный ремонт устройства в случае выхода из строя отдельных цепей. На текстолит платы нанесен уникальный заводской серийный номер изделия. При макросъемке компонентов фиксируется безупречная точность монтажа: все элементы центрированы с нулевыми отклонениями, линии симметрии строго перпендикулярны. Электронный модуль оригинального ICOM NEXT также базируется в пазах литого алюминиевого шасси, обеспечивающего необходимый объем циркуляции воздуха и эффективное пассивное охлаждение. Механическая жесткость алюминиевых корпусов оригинала и качественной реплики идентична. Основное конструктивное отличие кроется в схеме фиксации защитных элементов. В китайском клоне резиновый демпфер представляет собой отдельную деталь, которая прижимается торцевой пластиной и фиксируется четырьмя винтами. Разборка оригинального ICOM NEXT оптимизирована: защитные резиновые накладки интегрируются и вкручиваются непосредственно в металлический корпус, что значительно сокращает время нормо-часа на демонтаж устройства.

Исследование интерфейсных MOST-адаптеров (ICOM B)

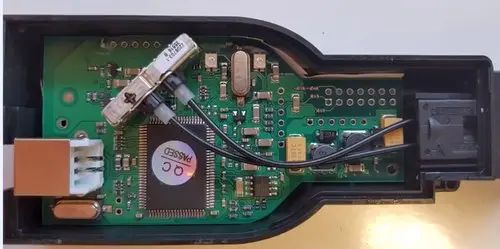

Интерфейсные модули ICOM B, предназначенные для организации диагностического соединения по оптической шине MOST с автомобилями E-серии, имеют аналогичные маркеры различий. Оригинальный адаптер поколения NEXT выполнен в сером полимерном корпусе, тогда как реплика (и оригиналы предыдущих серий) имеет оранжевое исполнение. На корпусе клона применены винты с крестообразным шлицем Phillips, на оригинале — крепеж профиля Torx. Качество эластичных элементов оригинального адаптера выше, однако это не оказывает прямого влияния на пропускную способность оптического канала. Оптические разъемы обоих устройств обеспечивают стабильное сопряжение. Вскрытие неоригинального MOST-адаптера ICOM B показало неожиданно высокое качество фабричного исполнения. Схемотехника включает в себя компоненты с сохраненной лазерной маркировкой, геометрия пайки выполнена без нарушений, а элементы расположены ровно. Присутствуют незначительные локальные остатки фиксирующего компаунда, не влияющие на эксплуатационные характеристики. Из-за отсутствия специального прецизионного инструмента (отвертки Torx малого профиля, менее T10 / T5) детальный покомпонентный анализ оригинального адаптера ICOM B в данном цикле не проводился, однако базовая архитектура оптических интерфейсов реплики выполнена на высоком инженерном уровне.

Эксплуатационный анализ и рекомендации по выбору оборудования

Выбор конкретного типа диагностического интерфейса должен базироваться на характере выполняемых задач, объемах клиентопотока и экономической целесообразности.

Градация оборудования по типам задач:

• Индивидуальное использование (базовое кодирование, чтение и сброс DTC): При обслуживании одного личного автомобиля или нескольких автомобилей в рамках ограниченного круга лиц приобретение интерфейса ICOM нецелесообразно. Базовые потребности полностью перекрываются использованием кабеля K+DCAN (для E-серии) или ENET-кабеля (для F и G-серий). Эти решения обеспечивают выполнение стандартных сервисных процедур с минимальными финансовыми затратами.
• Низкоуровневое программирование и флешинг (обновление ПО ЭБУ): При необходимости проведения процедур комплексного обновления программного обеспечения блоков управления, параметрирования и работы с прошивками использование ICOM становится обязательным техническим требованием. Проведение подобных операций через K+DCAN запрещено из-за высокого риска повреждения памяти блоков. Программирование через ENET допустимо, однако использование ICOM обеспечивает максимальный уровень аппаратной защиты сессии передачи данных.

Сравнительный анализ стоимости и ресурса (Клон vs Оригинал)

Стоимость неоригинальных интерфейсов ICOM А2 на торговых площадках варьируется в широком диапазоне (условно от 200$ до 300$). Данная разница обусловлена исключительно качеством компонентной базы и точностью сборки плат. Для минимизации рисков приобретения некачественного оборудования («no-name» клонов) рекомендуется обращаться к проверенным профильным специалистам и верифицированным поставщикам (включая европейские инженерные центры, осуществляющие независимый аудит и предпродажную проверку китайских фабричных партий).

Статистика эксплуатационного ресурса:

• Низкокачественные реплики: Зафиксированы случаи выхода устройств из строя (отсутствие связи, критические ошибки инициализации) после первых нескольких циклов подключения к автомобилю.
• Качественные реплики (фабричные клоны): В условиях высокой загрузки специализированного автосервиса (средний поток около 5 автомобилей ежедневно) ресурс качественного клона составляет приблизительно 1 год непрерывной эксплуатации. При умеренном или индивидуальном использовании (малые мастерские, личное гаражное обслуживание) расчетный срок службы фабричной копии составляет от 5 до 10 лет при условии соблюдения правил электробезопасности.
• Оригинальный интерфейс BMW ICOM NEXT: Обладает максимальным запасом прочности, высокой отказоустойчивостью и рассчитан на многолетнюю непрерывную работу в условиях официальных дилерских станций с неограниченным потоком машин.

Личный опыт эксплуатации и резюме

Практический опыт работы автора включает использование трех различных интерфейсов ICOM. Первая приобретенная реплика ICOM A2 вышла из строя через два месяца эксплуатации (аппаратный сбой, некорректная индикация светодиодов, полная потеря связи с ПК). После возврата неисправного прибора производителю и компенсации средств был приобретен фабричный высококачественный клон ICOM A2 в корпусе NEXT, исследованный в данном материале. Данный интерфейс стабильно функционирует на протяжении одного года в режиме умеренных эксплуатационных нагрузок без возникновения сбоев. Текущий переход на оригинальный дилерский интерфейс BMW ICOM NEXT обусловлен необходимостью повышения надежности и скорости работы. Главная сложность при приобретении оригинального оборудования — его крайний дефицит на свободном рынке. Данные приборы изготавливаются целевыми партиями для авторизованных сервисных центров. Период поиска оригинального устройства по оптимальной стоимости может занимать до полугода. В среднем на рынке стоимость качественного клона составляет около 300 евро, в то время как цена оригинального комплекта NEXT варьируется в пределах 500–600 евро, что в два раза дороже и требует привлечения специализированных каналов поставки. Итоговый вывод: BMW ICOM представляет собой высокопрофессиональный диагностический инструмент, принципиально превосходящий стандартные кабельные решения по скорости обмена данными, стабильности соединения и спектру доступных низкоуровневых операций. Для старта профессиональной деятельности или оснащения небольшой мастерской оптимальным выбором по соотношению цены и качества является верифицированный фабричный клон. Для крупных сервисных станций с постоянным потоком современных автомобилей G-серии экономически и технически обосновано приобретение оригинального гигабитного интерфейса ICOM NEXT.
