Порівняльний технічний аналіз діагностичних інтерфейсів BMW ICOM: оригінальне обладнання порівняно з репліками (Частина 1)
Ринок діагностичного обладнання для автомобілів концерну BMW Group представлений як оригінальними приладами дилерського рівня, так і їхніми численними копіями (клонами). Цей матеріал присвячений детальному порівнянню оригінального інтерфейсу ICOM та його неоригінального аналога.
У першій частині статті розглядається класифікація та еволюція поколінь приладів ICOM (А1, А2, А3, NEXT), їхні конструктивні та апаратні відмінності, призначення периферійних адаптерів (B, C, D), а також програмна поведінка пристроїв під час первинної діагностики на прикладі покоління NEXT. Мета цього циклу — визначити апаратну різницю між пристроями на схемотехнічному та програмному рівнях, а також сформувати критерії вибору обладнання під конкретні експлуатаційні завдання.
Призначення та архітектурні особливості інтерфейсу ICOM
ICOM (Integrated Communication Optical Module) являє собою спеціалізований апаратно-програмний комплекс, розроблений концерном BMW для виконання процедур веденої діагностики, кодування та низькорівневого програмування електронних блоків управління (ЕБУ) автомобілів марок BMW, Mini та Rolls-Royce.
Основна технічна відмінність інтерфейсу ICOM від бюджетних рішень, таких як кабелі K+DCAN (що працюють за протоколом K-line/D-CAN через USB-емулятор) або ENET (Ethernet-кабель), полягає в архітектурі передачі даних.
При використанні кабелів K+DCAN або ENET обмін даними між діагностичним програмним забезпеченням ПК та автомобілем відбувається безпосередньо. У такій конфігурації відсутній апаратний буфер і механізми незалежного захисту сесії. Будь-який збій на боці операційної системи ПК, затримка в шині USB або просідання напруги живлення можуть призвести до переривання трансляції пакетів даних, що під час програмування (прошивки) ЕБУ неминуче веде до пошкодження завантажувача (bootloader) блоку та виведення його з ладу.
Інтерфейс ICOM функціонує як ізольований мережевий шлюз і обчислювальний вузол. Під час підключення приладу до ПК дані передаються у внутрішню пам'ять ICOM, де вони обробляються процесором пристрою та інкапсулюються в пакети відповідних автомобільних протоколів, після чого транслюються в бортову мережу автомобіля.
Апаратне з'єднання між ICOM та автомобілем має високу відмовостійкість і не залежить від стабільності операційної системи комп'ютера. Саме ця апаратна ізоляція дозволяє безпечно проводити процедуру відновлення («підйому») заблокованих або некоректно прошитих модулів управління.
Хронологія та технічні характеристики поколінь ICOM

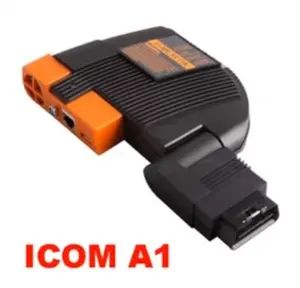

ICOM A1
Діагностичний інтерфейс першого покоління. Конструктивно пристрій виконаний у масивному корпусі та оснащений системою активного повітряного охолодження (вбудований кулер). Підключення до діагностичного роз'єму автомобіля OBD2 здійснювалося безпосередньо жорстким виступом корпусу («шийкою»).
Це інженерне рішення було головним вразливим місцем приладу: консольне кріплення важкого інтерфейсу в роз'ємі OBD2 призводило до високих механічних навантажень на злам. В умовах автосервісу це часто ставало причиною пошкодження корпусу, руйнування пайки роз'єму та виходу пристрою з ладу.
З погляду компонентної бази та надійності електронних плат ICOM A1 (як в оригінальному виконанні, так і у варіанті якісних копій) продемонстрував високий запас міцності та відмовостійкості, за винятком вищевказаного конструктивного недоліку корпусу.
ICOM A2
Друге покоління дилерського інтерфейсу, розроблене з урахуванням модернізації апаратної частини та усунення дефектів попередника. Пристрій переведено на пасивне охолодження, а його габарити були суттєво зменшені. Обчислювальна потужність ICOM A2 була збільшена завдяки застосуванню більш продуктивного центрального процесора та оновленої архітектури мікросхем пам'яті.
Основна конструктивна зміна — розділення інтерфейсного блоку та діагностичного роз'єму. Підключення до автомобіля здійснюється за допомогою знімного гнучкого кабелю OBD2, що транслює сигнали на основний блок ICOM А2. Це дозволило знизити механічне навантаження на роз'єм автомобіля та підвищити ергономіку роботи. Ця модифікація масово вироблялася як офіційними постачальниками BMW, так і сторонніми виробниками реплік.
ICOM A3 (Неофіційна модифікація)
В офіційній номенклатурі діагностичного обладнання BMW Group модель ICOM A3 відсутня. Цей індекс є виключно маркетинговим найменуванням, розробленим виробниками неоригінального обладнання в КНР.
Апаратна архітектура пристроїв, що продаються під маркуванням А3, повністю ідентична платформі ICOM A2 (а в деяких низькобюджетних копіях — ICOM A1). Зростання продуктивності або зміни протоколів обміну даними в цих пристроях немає.
Зовнішня відмінність від оригінального А2 полягає в типі інтерфейсного роз'єму для підключення кабелю OBD2: замість круглого промислового роз'єму застосовано стандартний роз'єм високої щільності, візуально схожий на D-Sub (VGA). На ринку також присутні версії з позначенням «A3 Pro», оснащені бездротовим модулем Wi-Fi, однак їхня внутрішня схемотехніка, як і раніше, базується на архітектурі покоління А2.
ICOM NEXT
Актуальне покоління оригінального діагностичного інтерфейсу BMW. Основною технологічною перевагою ICOM NEXT є інтеграція мережевих компонентів із підтримкою гігабітного з'єднання (Gigabit Ethernet). У той час як пропускна здатність інтерфейсу ICOM A2 обмежена лімітом у 100 Мбіт/с, ICOM NEXT здатний здійснювати передачу даних на швидкості до 1000 Мбіт/с.
Десятикратне збільшення швидкості обміну даними критично важливе при кодуванні та програмуванні мультимедійних систем і блоків управління сучасних автомобілів, починаючи з G-серії (та наступних платформ). Під час роботи з автомобілями застарілих платформ (E та F-серії) пропускна здатність каналу обмежується фізичними можливостями бортової мережі автомобіля, і перевага у швидкості не реалізується.
Візуально оригінальний ICOM NEXT поставляється в комбінованому корпусі сірого кольору. Роз'єм для підключення кабелю OBD2 винесений на бічну панель пристрою і має форм-фактор D-Sub.
Необхідно відзначити специфіку ринку неоригінального обладнання: під виглядом китайських реплік ICOM NEXT найчастіше постачаються так звані «гібридні» пристрої. Вони являють собою оригінальний або скопійований корпус NEXT, всередину якого інтегрована електронна плата від попереднього покоління ICOM A2. Детальний аналіз цієї невідповідності наводиться далі на програмному та апаратному рівнях.
Спеціалізовані периферійні адаптери: серії B, C та D
ICOM B (MOST-інтерфейс)
Цей модуль призначений для організації обміну даними по оптичній шині MOST (Media Oriented Systems Transport) і застосовується переважно під час роботи з автомобілями E-серії. Модуль ICOM B підключається до базового блоку ICOM А-серії за допомогою інтерфейсу USB, а протилежним боком інтегрується безпосередньо в оптичне кільце автомобіля через діагностичний порт MOST.
Використання оптичного каналу необхідне для високошвидкісної передачі великих масивів даних при програмуванні блоків навігації, телематики та мультимедіа в старих кузовах. В автомобілях платформ F, G та наступних серій шина MOST також присутня, проте трансляція діагностичних даних і прошивок у ці блоки переведена на протокол Ethernet через стандартні контакти роз'єму OBD2, що виключає необхідність застосування ICOM B.
Зовні адаптери ICOM B розрізняються за поколіннями: модулі, розроблені для лінійок А1/А2, мають захисні елементи помаранчевого кольору, тоді як адаптери для ICOM NEXT виконані в сірому кольорі.
ICOM C
Адаптер-перехідник зі стандартної 16-контактної колодки OBD2 на круглий 20-контактний діагностичний роз'єм BMW (відомий як «PacMan»). Цей компонент необхідний для обслуговування автомобілів старих поколінь (орієнтовно до 2000 року випуску, таких як ранні модифікації платформ E36, E38, E39). Адаптер забезпечує фізичну комутацію ліній діагностики, виведених у підкапотний простір автомобілів старих серій, із сучасним інтерфейсом ICOM.
ICOM D
Спеціалізований діагностичний кабель-перехідник, призначений для роботи з мотоциклетною технікою BMW Motorrad. З одного боку кабель підключається до стандартного роз'єму OBD2 основного блоку ICOM, з іншого боку закінчується круглим 10-контактним роз'ємом для підключення до бортової мережі мотоциклів. Виконує функцію пасивного крос-комутатора сигнальних ліній.
Практичні випробування та верифікація софту
Для проведення порівняльного аналізу функціонування оригінального пристрою та репліки розгортається тестовий стенд на базі автомобіля BMW.
Першим етапом тестування є підключення китайської репліки ICOM (виконаної в корпусі NEXT, але має внутрішню архітектуру А2). Прилад комутується з діагностичним роз'ємом автомобіля OBD2, а передача даних на діагностичний ПК здійснюється за допомогою мережевого кабелю крученої пари (RJ45, інтерфейс LAN). Паралельно готується оригінальний прилад ICOM для проведення ідентичних тестів у другому етапі.
Для первинного виявлення та інспекції мережевих параметрів обладнання в локальній мережі використовується спеціалізоване програмне забезпечення ITool Radar.
При скануванні мережі неоригінальний прилад успішно ініціалізується: утиліта коректно визначає виданий IP-адресу пристрою, зчитує поточну версію мікропрограми (firmware) і привласнює статус локальної доступності «Вільний» (Free).
Однак при переході у внутрішній веб-інтерфейс адміністрування та конфігурації пристрою виявляється невідповідність апаратної частини заявленому корпусу. У графі ідентифікації типу обладнання софт виводить значення: Device ICOM A2. Цей факт підтверджує, що тестований клон є приладом попереднього технологічного покоління А2, поміщеним у корпус типу NEXT.
Аналіз результатів вбудованої системи самодіагностики (Self-test) репліки підтверджує справність усіх внутрішніх вузлів і коректну роботу інтегрованого модуля бездротового зв'язку Wi-Fi. При цьому критично важливий показник швидкості мережевого з'єднання в графі LAN-Speed фіксує значення 100 Мбіт/с, що є апаратним межею для платформи А2.
Ці параметри фіксуються як контрольні для подальшого порівняння з оригінальним діагностичним інтерфейсом ICOM NEXT.
