Настройка и кодирование электропривода руля BMW X5 E70 с помощью NCS Expert

1738
0
11 Августа, 2022

Полное руководство по кодированию и деактивации функции Easy Entry (комфортный вход) на BMW X5 E70 через NCS Expert

Автомобили BMW X5 в кузове E70, оснащенные электрической рулевой колонкой, обладают штатной функцией Easy Entry (или Einstiegshilfe в немецкой терминологии). Принцип ее работы прост: при выключении зажигания и открытии водительской двери рулевое колесо автоматически поднимается в крайнее верхнее положение и максимально утапливается в переднюю панель. Это освобождает пространство для коленей, облегчая водителю выход из высокого кроссовера. При следующей посадке и включении зажигания руль возвращается в последнее сохраненное положение, привязанное к ключу или профилю памяти сидений.

Несмотря на очевидное удобство, со временем многие владельцы приходят к решению отключить данную опцию. Для этого есть две веские причины:

Механический износ узла: Постоянные циклы движения (минимум дважды за одну поездку) создают колоссальную нагрузку на пластиковые шестерни, червячные передачи и электромоторы рулевой колонки. Со временем в механизме появляются люфты, неприятные скрипы, а в худшем случае — полная блокировка колонки в одном положении. Стоимость новой колонки или трудозатраты на ее переборку крайне велики.
Нагрузка на бортовую сеть: На автомобилях с пробегом, где аккумулятор уже не обладает заводской емкостью, лишнее движение мощных сервоприводов в момент пуска двигателя или сразу после него создает просадки напряжения. Это может провоцировать ложные ошибки по различным электронным блокам (ABS, DSC, Active Steering).

Внимание: Все манипуляции с программным обеспечением автомобиля вы проводите на свой страх и риск. Некорректное кодирование может привести к временной неработоспособности блоков управления.

1. Необходимый программно-аппаратный комплекс

Для успешного кодирования автомобилей BMW E-серии (в частности E70) вам потребуется стандартный набор инструментов:

Адаптер K+DCAN: Подойдет обычный диагностический шнур. Важно, чтобы он был построен на качественном чипе FTDI. Для автомобилей E70 (выпуска после 03/2007) переключатель на корпусе адаптера (если он есть) должен находиться в положении работы с высокоскоростной шиной CAN.
NCS Expert: Основная инженерная программа для изменения параметров блоков. Она входит в пакет BMW Standard Tools.
SP-Daten: Свежие файлы данных для кузова E70. Если данные в программе устарели, вы не сможете считать актуальные параметры из блоков.
NCS Dummy (настоятельно рекомендуется): Вспомогательная программа, которая расшифровывает немецкие названия функций и позволяет редактировать их в визуальном интерфейсе, исключая ошибки ручного ввода букв.
Питание: Крайне желательно обеспечить стабильное напряжение 12.5–13.5 Вольт. Если аккумулятор слабый, подключите зарядное устройство или делайте процедуру при заведенном двигателе (хотя кодирование на заведенную не рекомендуется правилами безопасности).

2. Подготовительный этап: Считывание текущих данных

Прежде чем что-то менять, нужно «вытянуть» из машины текущий файл конфигурации.

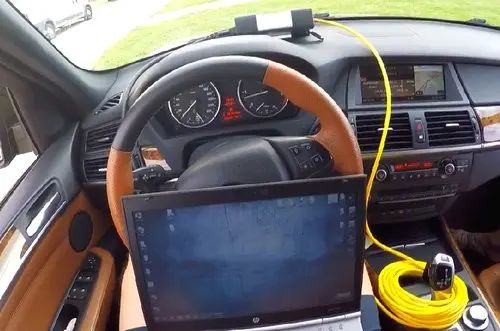

Подключите кабель к OBD-разъему автомобиля и USB-порту ноутбука.
Включите зажигание (но не запускайте двигатель).
Запустите NCS Expert. Загрузите профиль Expert Mode или специально настроенный профиль Manipulation (в котором разрешено использование файла .MAN).
Нажмите F1 (VIN/ZCS/FA), затем F3 (ZCS/FA f. ECU).
Выберите кузов E70. Далее выберите блок CAS (это главный блок, где хранится информация о VIN и комплектации).
После того как программа отобразила данные авто в верхней строке, нажмите F6 (Back).
Теперь нажмите F4 (Process ECU). В появившемся списке нужно выбрать целевой блок. На BMW E70 функции рулевой колонки чаще всего находятся в блоке LSM (Lenksäulenmemory). В редких версиях ПО или при отсутствии отдельного блока LSM, параметры могут находиться в IHKA или FRM.

3. Метод ручного редактирования (Через Блокнот)

Этот способ считается классическим, но требует предельной концентрации.

Выбрав блок LSM, убедитесь, что в поле JOBNAME стоит CODIERDATEN_LESEN (чтение данных).
Нажмите F3 (Execute Job). Программа считает данные из физического блока в файл C:\NCSEXPER\WORK\FSW_PSW.TRC.
Перейдите в эту папку и откройте файл FSW_PSW.TRC через обычный Блокнот.
Нажмите Ctrl + F и найдите ключевое слово EINSTIEGSHILFE. Вам нужно найти два конкретных параметра:
- EINSTIEGSHILFE_HOEHE (регулировка по высоте)
- EINSTIEGSHILFE_LAENGE (регулировка по вылету)
Под каждым из этих параметров вы увидите значение aktiv. Измените его вручную на nicht_aktiv.
Теперь выберите «Файл» -> «Сохранить как». Тип файла — «Все файлы», имя — FSW_PSW.MAN. Сохраните его в ту же папку WORK. Этот файл станет инструкцией для записи.

4. Безопасный метод через NCS Dummy

Если вы боитесь допустить опечатку, используйте Dummy:

Запустите NCS Dummy, выберите кузов E70 и ваш блок LSM.
Нажмите кнопку Browse у поля Trace File и выберите ваш считанный FSW_PSW.TRC.
Программа отобразит список функций с галочками. Найдите раздел EINSTIEGSHILFE.
Просто переставьте галочки с aktiv на nicht_aktiv для высоты и длины.
Нажмите кнопку Export FSW/PSW -> Export FSW_PSW.MAN. Программа сама создаст корректный файл манипуляции.

5. Финальная стадия: Запись изменений (Кодирование)

Теперь нужно загрузить ваш измененный файл обратно в электронные мозги автомобиля.

Вернитесь в окно NCS Expert.
Это самый важный момент: Нажмите F2 (Change Job) и выберите в списке SG_CODIEREN. Эта команда означает «Записать блок согласно файлу манипуляции».
Убедитесь, что в центре экрана написано: JOBNAME = SG_CODIEREN.
Нажмите F3 (Execute Job). В процессе записи на приборной панели могут кратковременно загореться ошибки — это нормально.
Когда появится статус Coding ended, процедура завершена.
Выключите зажигание, выньте ключ, подождите 20-30 секунд, чтобы блоки «уснули».

6. Анализ результата и возможные нюансы

После проведенных работ проверьте результат. При открытии двери руль должен оставаться неподвижным. При этом ручная регулировка джойстиком должна работать в штатном режиме.

Что может пойти не так?

Руль замер и не реагирует на джойстик: Скорее всего, вы выбрали не те параметры или блок управления ушел в защиту. Попробуйте вернуть файл .TRC (переименовав его в .MAN) и закодировать обратно.
Ошибка ELV (Красный руль): Иногда при кодировании блоков CAS/LSM срабатывает защита электронной блокировки руля. В этом случае потребуется сброс счетчика через программу Tool32.
Функция не отключилась: Проверьте, что в вашем профиле NCS Expert включена опция «FSW/PSW Manipulate». Если она выключена, программа просто записывает заводские настройки, игнорируя ваш .MAN файл.

Резюме: Деактивация Easy Entry на BMW X5 E70 — это одно из самых полезных программных вмешательств для автомобилей с пробегом. Это позволяет сохранить ресурс дорогостоящего механизма и избавляет от лишних звуков и движений в салоне при каждой остановке. Главное — всегда сохраняйте резервную копию считанных данных перед началом записи, чтобы иметь возможность откатиться к заводскому состоянию.
