Полное руководство по привязке и кодированию блоков SRS Mercedes-Benz: Xentry, DAS, Vediamo и DTS Monaco на примере кузова W169 (FBS3)

Процедура замены электронных блоков управления (ЭБУ) на автомобилях Mercedes-Benz поколения начала и середины 2000-х годов требует от диагноста глубокого понимания логики работы бортовых сетей. Наиболее часто трудности возникают при работе с системами пассивной безопасности — блоками SRS (Airbag). На автомобилях A-Class (кузов W169) и соплатформенном B-Class (кузов W245) примерно 2004-2012 годов выпуска замена блока SRS сопряжена с рядом программных ограничений. В этом материале мы максимально подробно разберем архитектуру системы FBS3, ограничения штатного дилерского сканера Xentry/DAS, тонкости работы с EEPROM и преимущества инженерного программного обеспечения.

Архитектура диагностики W169: Xentry или DAS?

Для правильного подхода к ремонту необходимо четко разделять диагностические интерфейсы. Современный комплекс Xentry Diagnostics представляет собой глобальную оболочку. При подключении сканера (будь то оригинальный SD Connect C4/C6 или адаптер стандарта J2534 PassThru) к автомобилю W169, система Xentry лишь считывает базовые данные о кузове, после чего автоматически маршрутизирует пользователя в более старую среду — DAS (Diagnosis Assistance System).

Именно DAS является основным рабочим инструментом для автомобилей этой эпохи. В среде DAS мастер проводит короткий тест (Short Test), анализирует коды неисправностей (DTC), просматривает действительные значения (Live Data) и выполняет сервисные функции, включая ввод блоков в эксплуатацию (Initial Startup).

Если для ремонта приобретен абсолютно новый, "чистый" блок SRS N2/7 со склада дилера, функционала DAS будет достаточно. Блок поставляется в состоянии поставки (Delivery State). Программа DAS в пошаговом режиме (Guided Troubleshooting) запросит ввод 17-значного VIN-кода, проведет инициализацию датчиков бокового удара, преднатяжителей ремней безопасности и пиропатронов, после чего предложит заблокировать (Interlock) блок. После блокировки блок переходит в рабочий режим, и лампа SRS на приборной панели гаснет.

Система санкционирования доступа FBS3 и проблема б/у блоков

Подавляющее большинство независимых СТО работают с бывшими в употреблении запасными частями (б/у). И здесь диагност сталкивается с серьезной преградой в виде системы FBS3 (Fahrberechtigungssystem 3 — система санкционирования допуска к управлению третьего поколения).

Логика FBS3 заключается в том, что важнейшие узлы автомобиля (замок зажигания EZS, защелка руля ESL, блок управления двигателем ECU, плата АКПП и блок SRS) криптографически связаны между собой и привязаны к VIN-коду конкретного шасси. Блок управления подушками безопасности фиксирует в своей энергонезависимой памяти не только VIN-код, но и данные о комплектации, а также так называемую Crash-дату (информацию о срабатывании подушек при ДТП).

Дилерское программное обеспечение DAS спроектировано с учетом строгих стандартов безопасности концерна: оно не допускает повторного использования элементов системы безопасности. В интерфейсе DAS физически отсутствуют функции стирания Crash-даты или изменения уже записанного VIN-кода. Если установить б/у блок SRS на другой W169, система зафиксирует расхождение VIN-кодов, выдаст ошибку "Неверная кодировка или неверный VIN" и полностью заблокирует функционал системы пассивной безопасности.

Аппаратное обнуление (Virginizing) перед программной привязкой

Чтобы заставить DAS или Xentry работать с б/у блоком, его необходимо вернуть в "заводское" состояние — сделать "Virgin" (обнулить). На поколении W169 это практически невозможно сделать только через диагностический разъем OBD2. Требуется аппаратное вмешательство:

1. Блок SRS демонтируется с автомобиля (находится в центральном тоннеле).
2. Корпус ЭБУ вскрывается для получения доступа к печатной плате.
3. Специальным программатором (например, Xprog, Orange5, CG100 или VVDI Prog) вычитывается дамп микросхемы памяти EEPROM (часто это серии 95160, 95320, 95640 или встроенная память процессоров Motorola/Freescale).
4. Полученный дамп редактируется в HEX-редакторе: удаляется область с Crash-датой и стирается старый VIN-код. Для этого процесса часто используют специализированные калькуляторы дампов (Airbag Resetter).
5. Модифицированный "чистый" дамп записывается обратно в микросхему, после чего ЭБУ собирается и устанавливается в автомобиль.

Только после этой аппаратной процедуры блок готов к программной привязке, так как теперь он воспринимается диагностическим сканером как абсолютно новый.

Подводные камни штатного ПО: SCN-кодирование и онлайн-доступ

Даже имея на руках обнуленный блок, мастер может столкнуться с неразрешимой проблемой при использовании только штатного DAS. Процедура ввода в эксплуатацию (Initial Startup) требует точного указания комплектации.

Автомобили W169 имели десятки вариантов оснащения: наличие или отсутствие боковых шторок безопасности, разные типы матов присутствия пассажира, различные конфигурации задних ремней. Чтобы не заставлять механика выбирать эти параметры вручную с риском ошибки, DAS использует SCN-кодирование (Software Calibration Number). Сканер подключается к центральным серверам Mercedes-Benz (база FDOK/VeDoc), передает VIN-код автомобиля, получает в зашифрованном виде точную строку кодировки (SCN-строку) и прописывает ее в ЭБУ.

Проблема заключается в том, что легальный онлайн-доступ к серверам Mercedes-Benz стоит очень дорого и требует авторизации дилера. Без подключения к интернету и наличия активного аккаунта Xentry Flash процедура ввода в эксплуатацию в DAS обрывается на самом важном этапе. Блок остается незакодированным.

Решение проблемы: Инженерный софт Vediamo

Для выполнения профессиональной привязки без использования дорогих дилерских серверов применяется инженерное программное обеспечение. Для автомобилей архитектуры FBS3 (кузова до 2014 года выпуска) золотым стандартом является программа Vediamo (рекомендуемая версия 5.01.01). Данный софт предоставляет прямой доступ к памяти и регистрам ЭБУ (базовый уровень Caesar/Diogenes).

Почему именно Vediamo, а не DTS Monaco?

Базы данных электронных блоков старых поколений Mercedes хранятся в формате файлов CBF (Caesar Base File). Vediamo разрабатывалась специально под архитектуру CBF. Она работает с этими файлами молниеносно, потребляет минимум ресурсов ПК и гарантирует высокую стабильность при чтении и записи данных по шине CAN (скорость обмена 500 kbps).

DTS Monaco — это мощная платформа нового поколения, созданная для работы с форматом SMR-D (синтаксис OTX), который применяется на свежих платформах (W205, W213, W222). Хотя старые версии DTS Monaco (например, 8.16) поддерживают конвертацию и открытие CBF файлов, создание корректного рабочего пространства (Workspace) для W169 в Monaco отнимет много времени, а интерфейс будет перегружен ненужными функциями. Для автомобилей до 2014 года Vediamo остается вне конкуренции.

Пошаговый алгоритм работы в Vediamo (Оффлайн привязка)

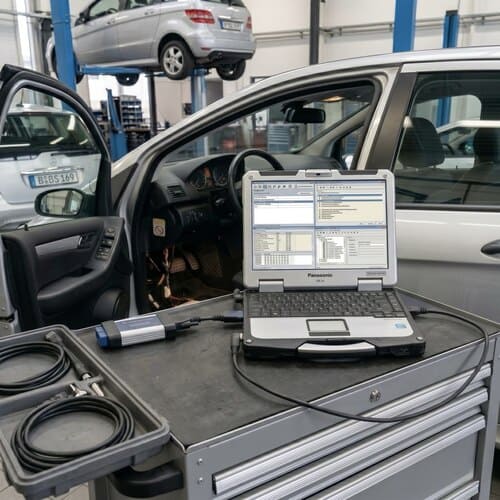

При наличии связки Xentry (для диагностики) и Vediamo (для инжиниринга), процедура замены б/у блока SRS выполняется полностью в оффлайн-режиме и выглядит следующим образом:

1. Подготовительный этап (Чтение старого блока): Если старый поврежденный блок SRS выходит на связь, необходимо подключиться к нему через Vediamo (выбрав соответствующий файл CBF, например, AB82.cbf). В разделе Variant Coding (VCD) следует открыть список кодировок и сохранить их (сделать скриншоты или экспортировать в HTML-файл). Это и есть ваша оффлайн SCN-кодировка.
2. Установка обнуленного блока: После подготовки дампа памяти на столе (процедура Virgin), б/у блок устанавливается в автомобиль.
3. Инициализация в Vediamo: Запускается соединение (Ecoute). Часто для записи данных требуется разблокировать блок (Security Access). Выполняется процедура ввода Seed/Key.
4. Ручное кодирование (Variant Coding): Мастер переходит в раздел VCD и вручную выставляет параметры, считанные со старого блока (Equipment: Driver airbag = YES, Passenger airbag = YES, Sidebags = YES и т.д.). Кодировки сохраняются в блок кнопкой SG_Codieren.
5. Запись VIN-кода: Через меню специальных функций (Download) выполняется команда чтения/записи VIN (DL_Schreiben_VIN). 17-значный код прописывается в память без всяких онлайн-запросов.
6. Блокировка (Locking): Финальным этапом является перевод блока из инженерного режима в рабочий. В меню функций (Function) выполняется команда блокировки (FN_Verriegeln или аналогичная, в зависимости от версии ЭБУ).

После перезагрузки клеммы 15 (выключения и включения зажигания) блок полностью интегрируется в систему автомобиля. Ошибки удаляются через стандартный DAS, лампа SRS гаснет. Задача выполнена грамотно, безопасно и без затрат на онлайн-сервисы.
