Часть 1: Теория, архитектура данных, оборудование и безопасность

Кодирование автомобилей BMW F-серии — это процесс изменения конфигурационных параметров в электронных блоках управления (ECU) для активации скрытых заводских функций, адаптации машины под конкретный рынок (например, перевод из американской спецификации в европейскую) или интеграции нового оборудования при дооснащении. В отличие от чип-тюнинга, кодирование не меняет управляющие программы и карты впрыска двигателя. Оно работает с так называемыми конфигурационными флагами, которые заложили инженеры в Мюнхене. Для работы с F-серией используется специализированный инженерный комплекс, состоящий из аппаратного интерфейса ICOM и программного обеспечения E-Sys.

1. Архитектура данных BMW: Что такое FA, SVT и CAFD

Чтобы понимать, что происходит в процессе кодирования, необходимо разобраться в структуре данных автомобиля. BMW использует строго иерархическую систему:

• FA (Fahrzeugauftrag / Vehicle Order): Это «паспорт» комплектации автомобиля. Он представляет собой текстовую строку, в которой зашифрованы VIN-номер, дата выпуска машины, код модели, базовый тип окраски и обивки, а также длинный перечень трехзначных кодов опций (например, S2TBA — спортивная автоматическая коробка передач, S5A2A — светодиодные фары). FA хранится в энергонезависимой памяти нескольких ключевых блоков автомобиля (обычно в CAS/FEM/BDC и в приборной панели Kombi) для резервирования.

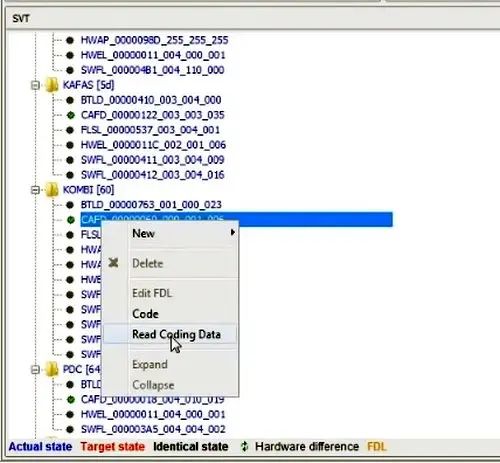

• SVT (System Verfahrens Tabelle / System Relation Table): Это виртуальная карта всех электронных блоков, которые физически установлены в автомобиле в данный момент. SVT связывает аппаратную часть блока (железо), его базовую прошивку (софт) и конфигурационные файлы.
• CAFD (Configurable Application File Data): Это конфигурационные файлы, содержащие конкретные параметры работы блока. Именно внутри CAFD находятся сотни изменяемых функций, вроде времени складывания зеркал, алгоритма работы светодиодов или отключения предупреждающих надписей на экране.

Когда вы кодируете автомобиль, вы либо меняете параметры внутри CAFD вручную (FDL-кодирование), либо заставляете систему автоматически переписать CAFD на основе измененного списка опций FA (VO-кодирование).

2. Аппаратное обеспечение: Почему именно BMW ICOM

Для работы с F-серией существует два типа интерфейсов: кабель ENET (Ethernet-to-OBD) и диагностический комплекс BMW ICOM (версий A2, A3 или Next). Хотя обычный ENET-кабель дешев и популярен среди автолюбителей, профессиональная работа и стопроцентная надежность достигаются только при использовании оригинального или качественного дубликата BMW ICOM. ICOM — это не просто кабель, а полноценный сетевой маршрутизатор со своим процессором и операционной системой. Он преобразует диагностические протоколы автомобиля в стандартный сетевой трафик. Основное преимущество ICOM перед ENET заключается в аппаратной стабилизации соединения, встроенной гальванической развязке (защищающей ноутбук от скачков напряжения в автомобиле) и поддержке оптической шины MOST (через дополнительный модуль ICOM B), которая критически важна при работе с мультимедиасистемами и приборными панелями. Кроме того, при переходе к процедурам программирования (обновления прошивок), использование ENET связано с колоссальным риском оборвать связь, в то время как ICOM гарантирует удержание сессии обмена данными.

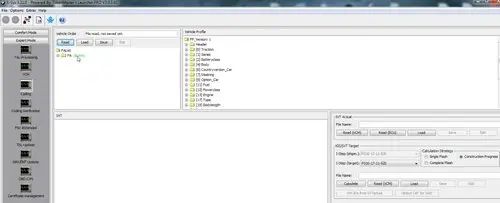

3. Программный комплекс: E-Sys, Launcher и базы PSdZData

Инженерный софт E-Sys разработан непосредственно для заводов и официальных инженерных центров BMW. Он обладает избыточным функционалом, не имеет защиты «от дурака» и требует строгого соблюдения инструкций. Сам по себе E-Sys не умеет отображать человекочитаемые названия параметров в свежих версиях машин из-за политики секретности BMW (все названия зашифрованы в хэш-коды). Чтобы обойти это ограничение, используется дополнительная утилита-лаунчер (например, E-Sys Launcher Ultra или аналогичные решения). Лаунчер выступает в роли прослойки: он генерирует необходимый токен авторизации и «на лету» подменяет зашифрованные символы в CAFD-файлах на их реальные немецкие названия (например, меняет хэш на понятное TC_MSA_MEMORY). Для работы E-Sys требуются базы данных PSdZData. Они содержат в себе полные описания логики блоков, прошивки и конфигурационные скрипты для всех кузовов F, G и I-серий. Существует две версии баз:

• PSdZData Lite: Облегченная версия весом в несколько гигабайт. В ней удалены файлы тяжелых прошивок (SWFL, ibad), но сохранены все конфигурационные файлы (CAFD). Это идеальный вариант, если ваша цель — только кодирование. Она работает быстрее и занимает мало места на диске.
• PSdZData Full: Полная версия, весящая более 100 гигабайт. Она включает в себя абсолютно все данные, необходимые как для кодирования, так и для полного обновления программного обеспечения (программирования) блоков.

4. Подготовка инфраструктуры и критическая важность питания

Самая частая причина превращения электронных блоков BMW в неработоспособные «кирпичи» — это просадка напряжения бортовой сети во время записи данных. Когда вы включаете зажигание на BMW F-серии, активируются многочисленные системы: насосы, вентиляторы, блоки розничных потребителей. Автомобиль в этот момент может потреблять от 20 до 40 Ампер тока. Если аккумулятор машины частично разряжен, напряжение быстро упадет ниже критической отметки в 13.0 Вольт (а при 12.0 Вольт многие блоки принудительно уходят в аварийный режим перезагрузки). Если блок перезагрузится в момент, когда E-Sys стирает или записывает в него конфигурационный сектор CAFD, память блока окажется поврежденной. Блок перестанет выходить на связь, а машина может отказаться заводиться.

Правила подготовки:

• Категорически запрещено использовать обычные бытовые зарядные устройства для аккумуляторов. Они предназначены для медленной зарядки малым током (5–10А) и не способны мгновенно компенсировать скачки потребления автомобиля.
• Необходимо использовать специализированный мощный источник стабилизированного питания (например, блоки производства MST, Schumacher или их аналоги), способный выдавать постоянный ток не менее 70–100 Ампер и жестко удерживать напряжение в диапазоне 13.5–13.8 Вольт.
• Ноутбук должен быть полностью заряжен и обязательно подключен к сети 220V через оригинальный блок питания. На ноутбуке должны быть отключены все режимы энергосбережения, спящий режим, а также антивирусы и брандмауэр Windows, которые могут заблокировать сетевую активность ICOM.
