Видеокурс WinOLS по калибровке EDC15 EDC16 EDC17 и база Mappack

«WinOLS от EDC15 до EDC17 — видеокурс по поиску карт, Remap и работе с картами + база прошивок и Mappack» — большой практический учебный комплект по работе с прошивками дизельных ЭБУ Bosch EDC15, EDC16 и EDC17 в программе WinOLS.

Курс построен не вокруг общей теории, а вокруг реальной структуры прошивки: поиск и определение карт, анализ взаимосвязей между калибровками, сравнение файлов, базовый Remap, работа с DTC, EGR, DPF, Swirl Flap и другими калибровочными областями, которые встречаются в EDC15, EDC16 и EDC17.

Вместе с видеоматериалами вы получаете большую базу файлов для анализа и практики: более 22 000 stock и chip tuning файлов, а также около 80 Mappack-файлов для WinOLS. Это позволяет не ограничиваться просмотром уроков, а параллельно изучать реальные прошивки, сравнивать их между собой и тренироваться находить карты и изменения.

Что вы изучите в курсе

• структуру прошивок Bosch EDC15, EDC16 и EDC17;
• работу с проектами в WinOLS;
• поиск и анализ калибровочных карт;

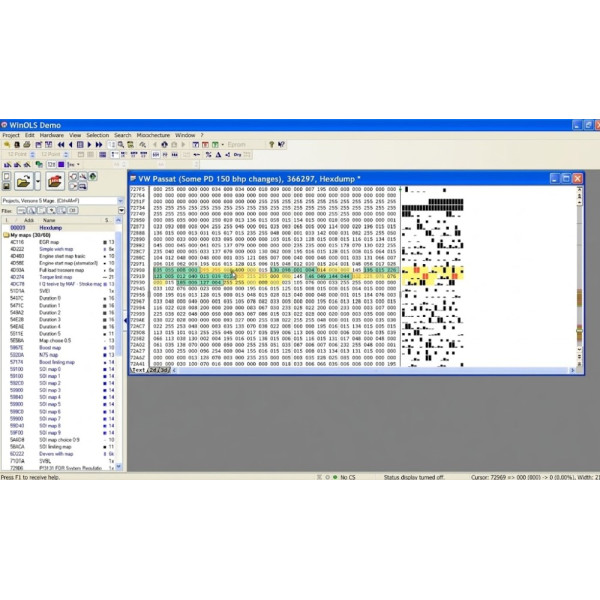

• работу с 2D, 3D и Hex-представлением данных;
• поиск Driver's Wish;
• поиск Torque Limiter;
• работу с Torque to IQ conversion;
• поиск Smoke Limiter и Lambda-карт;
• работу с Boost Map и Boost Limiter;
• поиск SVBL;
• работу с N75;
• поиск Duration-карт;
• работу с Start of Injection — SOI;
• работу с Rail Pressure;
• поиск и анализ EGR-карт;
• поиск DPF-функций в прошивке;
• работу с DTC и таблицами ошибок;
• базовый Remap EDC16;
• базовый Remap EDC17;
• работу с Swirl Flap;
• сравнение оригинальных и модифицированных прошивок;
• использование Mappack для ускорения анализа;
• работу с большой базой stock и tuning файлов.

WinOLS как основной инструмент курса

WinOLS используется для анализа и редактирования калибровочных данных внутри прошивки ЭБУ. Программа позволяет открывать бинарные файлы, создавать проекты, просматривать данные в разных представлениях, искать характерные структуры карт, сравнивать версии прошивок и вносить изменения в калибровки.

В рамках курса основное внимание уделяется именно практической работе с картами Bosch EDC15, EDC16 и EDC17, а не просто знакомству с интерфейсом программы.

Важно понимать, что WinOLS не заменяет оборудование для чтения и записи ЭБУ. Прошивка сначала считывается соответствующим программатором или загрузчиком, после чего файл анализируется и редактируется в WinOLS.

Работа с Bosch EDC15

EDC15 — хорошая база для понимания принципов дизельного чип-тюнинга и структуры калибровок Bosch.

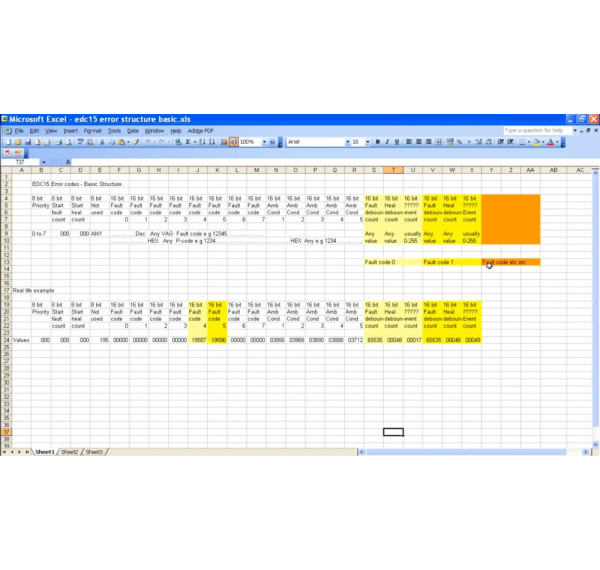

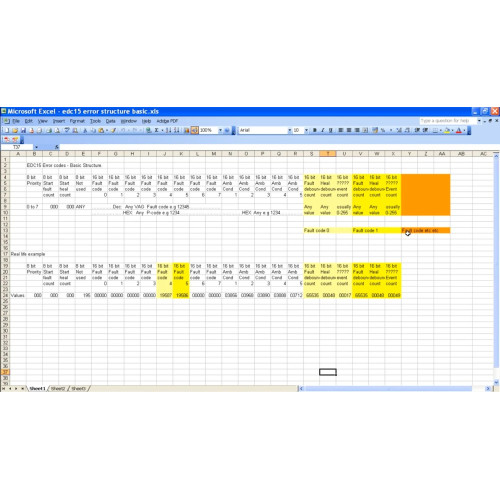

В разделе EDC15 рассматривается работа с кодами неисправностей и логикой их обработки.

В курс входят следующие материалы:

• EDC15 Fault Code Changes — введение;
• базовые принципы работы с ошибками;
• пример работы с EGR;
• анализ структуры данных EDC15;
• понимание логики таблиц ошибок.

Этот раздел помогает подготовиться к более сложной работе с EDC16 и EDC17.

Работа с Bosch EDC16

Основная часть курса подробно разбирает Bosch EDC16. Здесь рассматривается поиск ключевых карт, логика топливоподачи, DTC, DPF и базовый Remap.

EDC16 является хорошей платформой для обучения, потому что позволяет на реальных примерах увидеть взаимосвязь между запросом водителя, ограничителями момента, количеством топлива, воздухом, наддувом и углом начала впрыска.

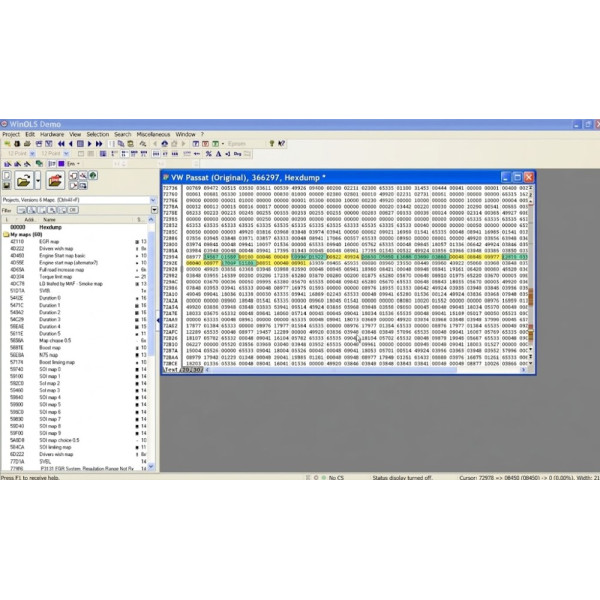

Поиск карт EDC16

Отдельный блок посвящен последовательному поиску основных карт.

В него входят:

• Driver's Wish;
• EGR;
• Torque Limiter;
• Smoke Maps — IQ Limiters;
• Lambda-карты;
• Torque to Injected Quantity Converter;
• Boost Map;
• Boost Limiter;
• Single Value Boost Limit — SVBL;
• N75 Duty Cycle;
• Duration Maps;
• Duration Selector;
• Start of Injection Maps — SOI;
• Start of Injection Selector;
• Start of Injection Limiter.

Такой порядок позволяет не просто запомнить расположение нескольких карт в одном файле, а понять, какие калибровки участвуют в формировании требуемого момента и подачи топлива.

Driver's Wish

Driver's Wish — одна из базовых карт в логике управления дизельным двигателем.

Она участвует в формировании запроса водителя в зависимости от положения педали акселератора и режима работы двигателя.

В курсе рассматривается поиск этой карты в EDC16 и EDC17 и ее использование в базовом Remap.

Torque Limiter

Ограничители крутящего момента играют ключевую роль в структуре EDC16 и EDC17.

Даже если изменить отдельную топливную карту, итоговый запрос может быть ограничен другими калибровками. Поэтому при Remap необходимо понимать всю цепочку ограничения момента.

В курсе показан поиск Torque Limiter и работа с ним в рамках базовой настройки.

Torque to IQ Conversion

Отдельный блок посвящен преобразованию запроса крутящего момента в количество впрыскиваемого топлива.

В EDC16 и EDC17 это одна из важных взаимосвязей между моделью момента и фактическим количеством топлива.

Курс показывает, как находить соответствующие таблицы и как они связаны с другими ограничителями.

Smoke Limiter и Lambda

Количество топлива не должно рассматриваться отдельно от количества воздуха.

В курсе подробно рассматриваются:

• Smoke Limiter;
• IQ Limit by Air Pressure;
• Lambda-карты;
• ограничение топлива в зависимости от воздушного наполнения.

Это один из ключевых разделов для понимания логики дизельного Remap.

Boost Map и Boost Limiter

В курс входит отдельный блок по поиску и изменению карт наддува.

Рассматриваются:

• Boost Map;
• Boost Limiter;
• Single Value Boost Limit — SVBL;
• связь между целевым наддувом и ограничителями.

Это помогает понять, почему изменение одной карты давления наддува не всегда приводит к ожидаемому результату.

N75 Duty Cycle

Для систем управления турбонаддувом рассматривается карта управления N75.

Она используется в соответствующих системах для управления исполнительным механизмом турбины.

В курсе показан поиск этой калибровки и ее место в общей структуре управления наддувом.

Duration Maps

Duration-карты определяют продолжительность впрыска при определенных условиях работы двигателя.

В рамках курса рассматриваются:

• Duration Maps;
• Duration Selector;
• изменение Duration при увеличении количества топлива;
• взаимосвязь Duration с другими топливными калибровками.

Start of Injection — SOI

Отдельный блок посвящен Start of Injection — моменту начала впрыска.

В EDC16 рассматриваются:

• SOI Maps;
• SOI Selector;
• SOI Limiter;
• изменения Start of Injection при Remap.

В EDC17 дополнительно рассматривается работа с SOI в нескольких отдельных уроках.

Fuel Rail Pressure

В разделе EDC17 рассматривается работа с давлением топлива в рампе.

Rail Pressure является частью общей топливной стратегии и не должен изменяться изолированно от Duration, SOI, IQ и других параметров.

В курсе показана логика поиска и анализа соответствующих карт.

EDC16 Fueling

Отдельная серия уроков посвящена пониманию топливоподачи в Bosch EDC16.

Блок состоит из нескольких частей и помогает связать отдельные карты в единую систему.

Это особенно полезно для тех, кто раньше работал только с готовыми Mappack и хочет понять, почему конкретные карты изменяются именно таким образом.

Базовый Remap EDC16

После изучения структуры карт курс переходит к практическому базовому Remap EDC16.

В процессе последовательно рассматриваются:

• Driver's Wish;
• EGR Hysteresis Maps;
• EGR Maps;
• Torque to IQ Conversion;
• IQ Limit by Air Pressure;
• Boost Maps;
• Boost Limiting Map;
• SVBL;
• Torque Limiting Map;
• Lambda Limiter;
• Duration;
• Start of Injection;
• динамические изменения SOI.

Это не готовая универсальная схема для любого автомобиля, а учебный пример, показывающий последовательность анализа основных калибровок.

DPF в Bosch EDC16

В отдельном уроке рассматривается поиск DPF Switch в прошивке EDC16.

Задача раздела — показать принцип поиска соответствующей функции внутри файла и научить ориентироваться в структуре прошивки.

DTC Delete в EDC16

Большой отдельный блок посвящен работе с кодами неисправностей.

Рассматриваются:

• структура Fault Code Table;
• P-Code Table;
• VAG Code Table;
• Fault Path Table;
• поиск взаимосвязанных таблиц;
• маскирование отдельных кодов неисправностей.

Важно понимать, что работа с DTC не устраняет физическую причину неисправности автомобиля. Маскирование ошибок должно применяться только после понимания причины появления соответствующего кода.

Swirl Flap в EDC16

В курс включен отдельный блок по работе с Swirl Flap.

Материал состоит из нескольких видео и показывает практический подход к поиску и изменению соответствующих калибровок в прошивке.

Работа с Bosch EDC17

EDC17 — следующий этап после EDC16. Архитектура и логика управления становятся сложнее, увеличивается количество взаимосвязанных калибровок и требований к правильной идентификации карт.

Курс содержит отдельный большой раздел по поиску карт и базовому Remap EDC17.

Поиск карт EDC17

В EDC17 последовательно разбираются:

• Quick Tour структуры файла;
• Driver's Wish;
• EGR;
• EGR Air Requirement;
• Torque Limitation;
• Torque to IQ Conversion;
• Smoke Limitation;
• Boost Actuator N75;
• Boost Map;
• Boost Limitation Map;
• Injection Duration;
• SOI;
• Fuel Rail Pressure;
• Start Maps.

Этот раздел помогает перейти от более простой структуры EDC16 к более сложной логике EDC17.

Базовый Remap EDC17

После поиска и разбора основных карт курс переходит к практическому Remap.

Разбираются:

• Driver's Wish;
• Torque Limit;
• Torque to IQ Conversion;
• Smoke Limit;
• Boost Map;
• Duration;
• Rail Pressure;
• SOI.

Основная цель — показать, как несколько калибровок работают вместе и почему изменение только одной карты обычно недостаточно для корректного результата.

EGR и DPF в EDC17

В EDC17 присутствуют отдельные материалы по:

• EGR;
• EGR Air Requirement;
• поиску DPF-функций;
• анализу соответствующих областей прошивки.

Материалы предназначены для изучения структуры прошивки и принципов работы с калибровками.

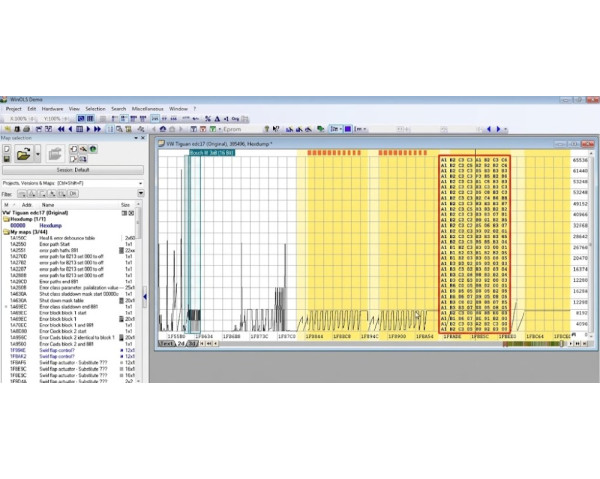

DTC в EDC17

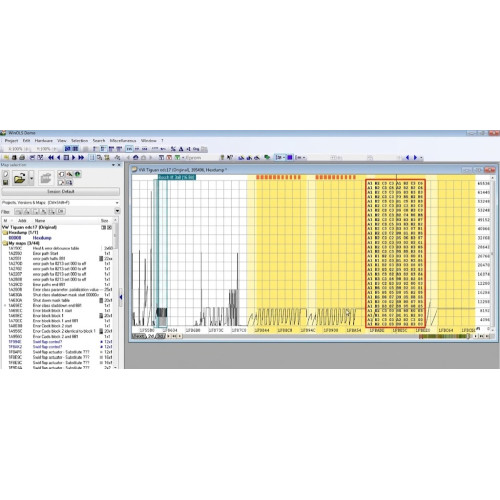

В состав курса входят материалы по маскированию ошибок и работе с DTC в Bosch EDC17.

Этот раздел помогает понять, как устроена логика обработки кодов неисправностей и чем она отличается от более ранних EDC.

Swirl Flap в EDC17

Отдельные видео посвящены работе с Swirl Flap в EDC17.

Курс показывает практический подход к поиску соответствующих участков прошивки и сравнению изменений.

Сравнение прошивок в WinOLS

Один из наиболее полезных инструментов при обучении — сравнение оригинального и модифицированного файла.

В курс входят три видео по функции сравнения файлов WinOLS.

Сравнение позволяет:

• увидеть, какие области файла были изменены;
• сопоставить stock и tuning версию;
• найти измененные карты;
• понять логику готового Remap;
• анализировать неизвестные прошивки;
• использовать готовые решения как материал для обучения.

Извлечение BIN из OLS

В курс входит отдельный материал по извлечению BIN-файла из OLS-проекта с использованием Hex Editor.

Этот навык полезен при работе с существующими проектами WinOLS и анализе файлов, полученных из различных источников.

Что такое Mappack

Mappack — это набор заранее определенных карт внутри конкретного проекта или прошивки WinOLS.

Вместо ручного поиска каждой калибровки специалист получает уже идентифицированные карты с соответствующими адресами и структурой.

Это позволяет быстрее:

• ориентироваться в прошивке;
• изучать расположение основных карт;
• сравнивать разные версии файлов;
• понимать структуру конкретного ECU;
• проверять собственные результаты поиска карт.

Важно учитывать, что Mappack должен соответствовать конкретной версии прошивки или быть достаточно близким по структуре. Один Mappack нельзя без проверки считать универсальным для всех файлов EDC15, EDC16 или EDC17.

Около 80 Mappack для WinOLS

В комплект входит около 80 Mappack-файлов.

Они могут использоваться как дополнительный учебный материал для анализа расположения карт и структуры разных прошивок.

Особенно полезно сначала самостоятельно попробовать найти карты, а затем сверить результат с готовым Mappack.

База более 22 000 прошивок

Вместе с курсом предоставляется большая база файлов — более 22 000 stock и chip tuning прошивок.

Такая библиотека значительно расширяет возможности обучения, поскольку позволяет работать не с одним-двумя примерами, а с большим количеством реальных файлов.

Базу можно использовать для:

• поиска оригинальных файлов для сравнения;
• анализа разных версий прошивок;
• сравнения stock и tuning файлов;
• изучения изменений, выполненных другими специалистами;
• поиска характерных структур карт;
• практики работы с WinOLS;
• формирования собственной базы знаний.

Наличие файла в базе не означает автоматическую совместимость с конкретным автомобилем. Перед использованием прошивки необходимо обязательно сверять идентификаторы ECU, аппаратную и программную версии.

Stock и Chip Tuning файлы

Особенно полезна возможность сравнивать оригинальные и модифицированные версии.

Такой анализ позволяет увидеть:

• какие карты были изменены;
• насколько изменены значения;
• какие ограничители затронуты;
• какие взаимосвязанные карты были скорректированы;
• какие подходы используются при Remap.

Готовые tuning-файлы рекомендуется использовать прежде всего как материал для анализа и сравнения, а не переносить изменения вслепую в другой файл.

Чем EDC15, EDC16 и EDC17 отличаются друг от друга

Bosch EDC15

Более раннее поколение дизельных систем управления Bosch. Структура файлов обычно проще для изучения и хорошо подходит для освоения базовых принципов поиска калибровок.

Bosch EDC16

Следующий этап развития, где значительно активнее используется torque-based логика и большое количество взаимосвязанных ограничителей.

В EDC16 особенно важно понимать связь между Driver's Wish, Torque Limiter, Torque-to-IQ, Smoke Limiter, Boost, Duration и SOI.

Bosch EDC17

Более современное поколение с более сложной структурой и большим количеством взаимосвязанных функций.

При работе с EDC17 особенно важно не переносить изменения механически из одного файла в другой и точно понимать назначение калибровок.

Какие автомобили используют Bosch EDC15, EDC16 и EDC17

Семейства Bosch EDC15, EDC16 и EDC17 применялись на большом количестве дизельных автомобилей европейских и других производителей.

В зависимости от года, двигателя и конкретной модификации такие ECU встречаются на автомобилях:

• Volkswagen;
• Audi;
• Skoda;
• SEAT;
• BMW;
• Mercedes-Benz;
• Ford;
• Volvo;
• Opel;
• Fiat;
• Alfa Romeo;
• Peugeot;
• Citroen;
• Renault;
• Iveco;
• и других марках.

Конкретный тип ЭБУ необходимо определять по автомобилю, двигателю, аппаратному номеру и программному обеспечению блока.

Для каких двигателей подходит материал

Основной акцент курса сделан на дизельных системах Bosch EDC.

Материал особенно полезен для специалистов, которые работают с:

• TDI;
• CDI;
• HDi;
• JTD;
• CDTi;
• TDCi;
• dCi;
• другими дизельными двигателями с Bosch EDC15, EDC16 и EDC17.

При этом конкретная структура карт зависит не от торгового обозначения двигателя, а от версии ECU и прошивки.

Как использовать курс для обучения

Оптимальный подход — проходить материал поэтапно:

1. Освоить интерфейс и представления данных WinOLS.
2. Начать с более простых файлов EDC15.
3. Перейти к поиску основных карт EDC16.
4. Изучить взаимосвязь топливных и torque-калибровок.
5. Разобрать базовый Remap EDC16.
6. Научиться сравнивать stock и modified файлы.
7. Перейти к EDC17.
8. Самостоятельно искать карты.
9. Проверять себя с помощью Mappack.
10. Анализировать файлы из большой базы прошивок.

Такой подход намного эффективнее, чем сразу начинать с копирования готовых значений.

Для кого предназначен курс

• начинающих специалистов по чип-тюнингу;
• мастеров, которые уже работают с прошивками, но хотят лучше понимать WinOLS;
• автомобильных диагностов;
• автоэлектриков;
• специалистов по дизельным двигателям;
• мастеров СТО;
• специалистов, которые хотят перейти от готовых файлов к самостоятельному анализу карт;
• пользователей WinOLS, которым нужна база файлов для практики.

Подойдет ли курс начинающему

Да, если изучать материал последовательно.

При этом WinOLS — профессиональный инструмент, поэтому для уверенной работы потребуется практика. Главная ценность курса в том, что он дает реальные примеры и позволяет сразу тренироваться на прошивках из базы.

Начинающему лучше не пытаться сразу изменять сложные EDC17, а сначала освоить принципы структуры карт и сравнения файлов на более понятных примерах.

Преимущества этого комплекта

• сразу три поколения Bosch — EDC15, EDC16 и EDC17;
• реальная работа в WinOLS;
• поиск карт, а не только работа с готовыми решениями;
• отдельные уроки по ключевым калибровкам;
• базовый Remap EDC16;
• базовый Remap EDC17;
• работа с Driver's Wish;
• Torque Limiter;
• Torque to IQ;
• Smoke и Lambda;
• Boost и SVBL;
• N75;
• Duration;
• SOI;
• Rail Pressure;
• DTC;
• EGR;
• DPF;
• Swirl Flap;
• сравнение прошивок;
• около 80 Mappack;
• более 22 000 stock и tuning файлов.

Что важно учитывать при работе с прошивками

Перед любой модификацией необходимо точно идентифицировать ECU и сохранить оригинальный файл.

Следует проверять:

• номер Bosch;
• Hardware Number;
• Software Number;
• версию прошивки;
• тип двигателя;
• тип ECU;
• совместимость файла;
• корректность контрольных сумм.

Нельзя переносить карты или готовые изменения из одного файла в другой только потому, что оба относятся к EDC16 или EDC17.

Даже внутри одного семейства расположение карт, оси, адреса, масштабирование и логика могут отличаться.

Контрольные суммы

После редактирования прошивки необходимо учитывать контрольные суммы.

Возможность их автоматического расчета зависит от конкретного типа ECU, версии WinOLS и доступных checksum-модулей.

Перед записью модифицированной прошивки необходимо убедиться, что контрольная сумма рассчитана корректно.

Оборудование для чтения и записи

WinOLS используется для анализа и редактирования файла, но само чтение и запись ECU выполняются отдельным оборудованием.

В зависимости от конкретного блока могут применяться различные программаторы и загрузчики, например:

• KESS;
• KTAG;
• другие совместимые устройства для работы через OBD, Bench или Boot.

Конкретный способ подключения зависит от модели ECU и используемого оборудования.

Важно по DPF, EGR, DTC и Swirl Flap

В курсе присутствуют учебные материалы по работе с DPF, EGR, DTC и Swirl Flap.

Изменение систем контроля выбросов может быть запрещено для дорожных автомобилей в зависимости от законодательства конкретной страны.

Кроме того, программное отключение ошибки не устраняет физическую неисправность двигателя, датчика, проводки или исполнительного механизма.

Такие материалы следует использовать для изучения структуры прошивки, диагностики, ремонта, учебных и разрешенных законодательством задач.

Часто задаваемые вопросы

Курс только по EDC17?

Нет. Материал охватывает сразу три семейства Bosch: EDC15, EDC16 и EDC17.

Есть ли полноценный Remap?

В курсе есть отдельные блоки Basic Remap для EDC16 и EDC17 с последовательным разбором основных карт и ограничителей.

Показывается ли поиск карт?

Да. Это одна из главных частей курса. Для EDC16 и EDC17 отдельно разбирается поиск Driver's Wish, Torque Limiter, Smoke, Lambda, Boost, Duration, SOI и других калибровок.

Есть ли Mappack?

Да. В комплект входит около 80 Mappack-файлов для WinOLS.

Есть ли готовые прошивки?

Да. В базе более 22 000 stock и chip tuning файлов. Их рекомендуется использовать для анализа, сравнения и обучения. Перед практическим использованием любого файла необходимо проверить полное соответствие конкретному ECU.

Есть ли работа с DTC?

Да. Отдельные разделы посвящены DTC в EDC15, EDC16 и EDC17. В EDC16 дополнительно разбираются P-Code Table, VAG Code Table и Fault Path Table.

Рассматривается ли DPF?

Да. В курсе есть отдельные материалы по поиску DPF-функций в EDC16 и EDC17.

Есть ли EGR?

Да. EGR рассматривается в EDC15, EDC16 и EDC17, включая отдельные карты и EGR Air Requirement в EDC17.

Можно ли научиться работать без готового Mappack?

Да. Большая часть курса как раз посвящена самостоятельному поиску и определению карт. Mappack можно использовать для проверки найденных калибровок и дальнейшей практики.

WinOLS считывает прошивку из ЭБУ?

Нет. WinOLS используется для анализа и редактирования уже считанного файла. Для чтения и записи ECU требуется отдельный программатор или загрузчик.

Итог

«WinOLS от EDC15 до EDC17 — видеокурс по поиску карт, Remap и работе с картами + база прошивок и Mappack» — это большой практический комплект для тех, кто хочет перейти от простого использования готовых tuning-файлов к пониманию структуры дизельных прошивок Bosch.

Курс последовательно охватывает EDC15, EDC16 и EDC17, поиск основных карт, топливную и torque-логику, Boost, Smoke, Lambda, Duration, SOI, Rail Pressure, DTC, EGR, DPF, Swirl Flap, сравнение файлов и базовый Remap.

Дополнительно вы получаете около 80 Mappack и более 22 000 stock и chip tuning файлов, которые можно использовать для практики, сравнения и самостоятельного анализа в WinOLS.

Комплект подойдет начинающим и практикующим специалистам по чип-тюнингу, автоэлектрикам, диагностам и мастерам СТО, которые хотят системно изучить работу с Bosch EDC15, EDC16 и EDC17 и научиться самостоятельно ориентироваться в калибровках WinOLS.
